HTA3336 2×120W D類大功率音頻功放芯片

在條形音箱、無線智能音箱、拉桿音箱等消費音頻設備向大功率、高保真、多功能升級的趨勢下，對音頻功放芯片的功率輸出、音質表現、適配性和穩定性提出了極致要求。禾潤電子推出的 HTA3336 雙聲道 D 類音頻功放芯片，以2×120W 超大功率、4V-30V 超寬壓、智能防破音、高集成高穩定為核心優勢，完美契合條形音箱、無線智能音箱、拉桿音箱、LCD 電視 / 監視器等產品的設計需求，成為中高端消費音頻設備的功率放大核心優選方案。

2×120W 大功率輸出，打造沉浸式震撼聲場

大功率是中高端音頻設備的核心競爭力，尤其是拉桿音箱、無線智能音箱等主打戶外、客廳場景的產品，需要足夠的功率支撐洪亮清晰的音效和寬廣的聲場覆蓋。HTA3336 在 30V 供電、4Ω 負載、THD+N=10% 的條件下，可實現2×120W 雙聲道連續大功率輸出，即使在 THD+N=1% 的高保真要求下，單聲道也能輸出 98W 功率，輕松驅動大尺寸揚聲器，無論是拉桿音箱的戶外廣場舞場景，還是條形音箱搭配電視的家庭影院體驗，都能帶來震撼的低音效果和清晰的中高音表現，實現聲音的全頻段無衰減還原。

同時，芯片擁有超高轉換效率，24V 供電、4Ω 負載下效率達 92%，32V 供電、8Ω 負載下更是高達 94%，在大功率輸出時有效減少電能損耗，兼顧震撼音效與節能需求，適配拉桿音箱、便攜式音箱的電池供電場景，延長戶外使用時間。

4V-30V 超寬壓單電源，適配多設備供電體系

條形音箱、無線智能音箱、拉桿音箱等產品的供電形式多樣，從電視 USB 的低電壓供電，到拉桿音箱的鋰電池組高壓供電，對功放芯片的電壓適配性要求嚴苛。HTA3336 采用4V-30V 超寬電壓單電源供電設計，無需額外的電壓轉換電路，可直接兼容各類音頻設備的供電體系：低電壓下滿足條形音箱、電視的輕量音頻需求，高電壓下支撐拉桿音箱、大功率無線音箱的戶外大功率播放，大幅簡化硬件設計，減少 PCB 板布局面積，降低產品研發和生產難度。

芯片的靜態電流優化同樣出色，24V 供電、帶 LC 濾波和負載的情況下，靜態電流僅 40mA，靜音模式下更是低至 8mA，關斷模式下功耗僅 400μA，在設備待機或低音量播放時大幅降低電能消耗，兼顧設備的長續航與低發熱。

智能 ACF 防破音 + PLIMT 功率限幅，解鎖無瑕疵高保真聆聽

破音、削頂失真是大功率音頻設備的常見痛點，尤其是拉桿音箱戶外大音量播放、無線音箱突發大動態音頻時，易出現音質失真，甚至損壞揚聲器。HTA3336 內置智能 ACF 防破音功能，可實時檢測輸入信號幅度，當信號過大或電源電壓下降導致輸出削頂時，自動調整系統增益，最大衰減 18dB，實現無削頂失真的最大功率輸出，既保證了大音量下的音質純凈，又有效保護揚聲器免受過載損壞。

芯片還配備PLIMT 功率限幅功能，可通過電阻分壓精準設置輸出電壓限幅值，將輸出鉗位在供電軌以下，避免因電壓過高導致的音質失真，適配不同產品的音頻調校需求，無論是專業的音頻發燒友調校，還是普通消費者的日常使用，都能實現定制化的音質表現。此外，芯片的總諧波失真 + 噪聲（THD+N）低至 0.2%，搭配 - 75dB 的高電源抑制比，有效抑制電源紋波和外部干擾，讓音頻細節更清晰，還原原聲級的聆聽體驗。

擴頻抗干擾 + 免電感濾波，降本增效適配緊湊設計

音頻設備內部元器件密集，電磁干擾（EMI）是影響音質的重要因素，而傳統大功率功放的電感濾波方案又會增加產品體積和成本。HTA3336 內置擴頻功能，通過優化振蕩器頻率的頻譜分布，大幅降低電磁干擾，僅需搭配價格低廉、體積小巧的鐵氧體磁珠 + 小電容即可滿足 EMC 要求，無需復雜的電感濾波電路，實現免電感濾波設計，既降低了 BOM 成本，又為產品的緊湊化、輕量化設計釋放更多空間，完美契合條形音箱、無線智能音箱的纖薄機身設計需求。

同時，芯片支持模擬差分 / 單端雙輸入模式，可靈活適配不同的音頻前端電路，無論是專業的差分音頻輸入，還是普通的單端輸入，都能實現穩定的信號接收，大幅提升產品的電路設計靈活性，適配條形音箱、電視、智能音箱等不同產品的音頻輸入需求。

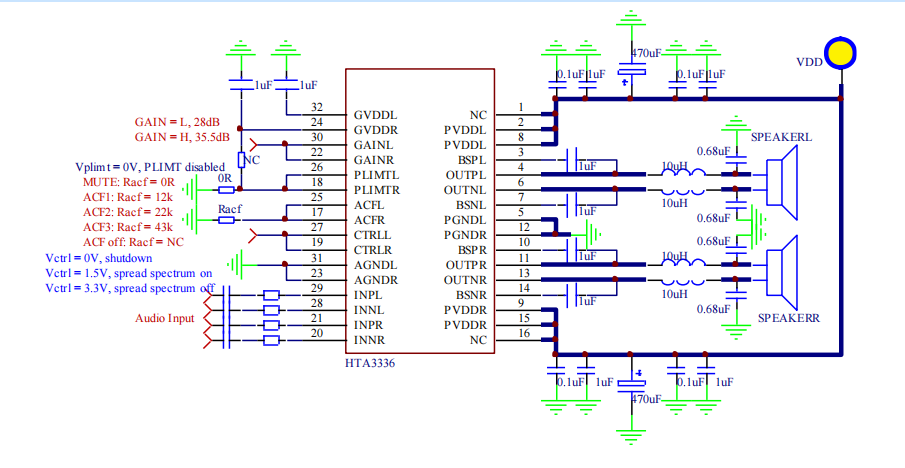

 原理圖；圖1

全維度防護 + 高集成設計，保障設備全場景穩定運行

拉桿音箱、戶外便攜音箱常面臨戶外高溫、意外短路、電壓波動等復雜使用環境，對芯片的可靠性和防護能力要求極高。HTA3336 內置過流、過熱、欠壓、短路四重防護功能，且均支持自動恢復：輸出端短路時，芯片立即進入高阻態保護；芯片溫度達到 150℃時，啟動過熱保護；電源電壓低于 2.7V 時，觸發欠壓保護，異常情況消除后自動恢復工作，全方位保障芯片和設備的安全，適配戶外、室內等全場景使用需求。

芯片采用ETSSOP32 無鉛無鹵封裝，配備頂部散熱 PAD，需外接散熱器實現高效散熱，即使在 2×120W 大功率持續輸出時，也能有效控制芯片溫度，避免因過熱導致的性能衰減；工作溫度覆蓋 - 40℃~85℃，無論是北方低溫戶外，還是南方高溫環境，都能穩定運行，大幅提升產品的耐用性和可靠性。

多場景全適配，成為消費音頻設備的功率核心

從條形音箱的家庭影院沉浸式體驗，到無線智能音箱的客廳高保真播放，從拉桿音箱的戶外大功率廣場舞，到LCD 電視 / 監視器的伴音放大，HTA3336 憑借 2×120W 大功率、超寬壓、智能防破音、抗干擾、高穩定的綜合優勢，實現消費音頻設備的全場景適配。

芯片不僅性能出眾，還具備高性價比和量產優勢：編帶卷裝的供貨形式，最小起訂量 2000pcs，滿足廠商的規?；a(chǎn)需求；高集成度設計減少外圍元器件，大幅降低 BOM 成本和研發難度，助力廠商快速推出高競爭力的音頻產品。

作為一款專為中高端消費音頻設備打造的大功率 D 類音頻功放芯片，HTA3336 以硬核的功率性能、智能的音質優化、靈活的適配性和穩定的可靠性，成為條形音箱、無線智能音箱、拉桿音箱等產品的核心音頻解決方案。在消費音頻設備向大功率、高保真、智能化發展的浪潮中，HTA3336 將為廠商打造更具市場競爭力的產品提供硬核支撐，解鎖消費音頻的更多震撼體驗。
