產品名稱：PT8P2309 觸控 A/D 型 8-Bit MCU
型號： PT8P2309
產片介紹：PT8P2309 是一款 RISC 內核，TOUCH 型 8 位 OTP 單片機，內部集成電容式觸摸感應模塊、ADC、PWM、DAC、Mini IIC 等外設，其主要用作觸摸按鍵開關，廣泛適用于觸控調光、電子玩具、消費電子、家用電器等領域，具有低功耗、高可靠性、寬工作電壓范圍的突出優勢。
產片介紹：PT8P2309 是一款 RISC 內核，TOUCH 型 8 位 OTP 單片機，內部集成電容式觸摸感應模塊、ADC、PWM、DAC、Mini IIC 等外設，其主要用作觸摸按鍵開關，廣泛適用于觸控調光、電子玩具、消費電子、家用電器等領域，具有低功耗、高可靠性、寬工作電壓范圍的突出優勢。
┄┄┄詳細介紹┄┄┄
1. 產品概述
PT8P2309 是一款 RISC 內核，TOUCH 型 8 位 OTP 單片機，內部集成電容式觸摸感應模塊、
ADC、PWM、DAC、Mini IIC 等外設，其主要用作觸摸按鍵開關，廣泛適用于觸控調光、電子
玩具、消費電子、家用電器等領域，具有低功耗、高可靠性、寬工作電壓范圍的突出優勢。
2. 主要特性
? CPU
- RISC 內核，支持 73 條指令
- 支持 8 級硬件堆棧
- 指令周期可配置為 2T/4T/8T/16T
- 復位向量位于 000h
- 支持 10 種中斷源，T0、T1、T2、INT0、INT1、ADC、TOUCH、KEY、LVD、IIC
- 2 級中斷優先級可設，高優先級中斷入口地址：018h，低優先級中斷入口地址：008h
- 支持直接與間接數據尋址方式
- 程序存儲器 OTP ROM：2K*16bit
- 數據存儲器 SRAM：240*8bit
? I/O 口
- 14 個雙向 I/O 端口，帶 SMIT 輸入，可配置為漏極開路、內置上拉電阻及下拉電阻
- P10~P17、P01~P04 可配置為觸摸通道
- P05 可復用為觸摸采樣電容端口 CMOD
- 所有端口均支持鍵盤中斷功能
- I/O 輸入電壓門限 2 檔可選：0.7*VDD/0.3*VDD、0.5*VDD/0.2*VDD
? 電容式觸摸感應模塊
- 觸摸模塊內部集成 2.3V/2.0V 可選的 LDO，并采用電荷分享方式實現觸摸檢測，具有很高的可靠
性和抗干擾能力
- 10 路外部觸摸輸入（其中 TCH0~TCH5 為高穿透力通道）
- 支持觸摸引腳與 LED 驅動引腳復用，節省芯片引腳資源
- 支持鍵值 DAC 輸出
? ADC
- 12 位 SAR ADC
- 4 路外部輸入通道（ADC0 ~ ADC3），2 路內部特殊通道（內部 VDD/4、內部 GND）
- 3 種參考電壓可選： VDD、內部基準電壓（2.048V、3.072V、4.096V）
- 具備初始失調校準功能
? 定時器
- TIMER0
• 自動裝載 8 位定時器，支持預分頻功能
- TIMER1
• 自動裝載 10 位定時器，支持預分頻功能
• 2 路獨立的 PWM(PWM0~PWM1)
- TIMER2
• 自動裝載 8 位定時器，支持預分頻功能
• 3 路獨立的 PWM(PWM2~PWM4)
• PWM3 支持單線級聯 LED 驅動，可應用于 RGB 七彩燈帶
? Mini I2C
- 1 路精簡 I2C 接口，僅支持從機模式
- 支持標準/快速模式，最高支持 400Kbit/S
? CPU 保護系統及工作模式
- 4 種系統復位方式：
• 上電復位(POR)
• 低壓復位(LVR)
• 看門狗(WDT)溢出復位
• 軟件復位(WRST)
- 支持 3 種工作模式
• Normal 模式：正常工作模式
• STOP 模式：低功耗模式，CPU 停止工作，外設停止工作
• 喚醒方式：外部中斷、KEY 中斷、TIMER0 中斷、WDT 溢出、TOUCH 中斷
• IDLE 模式：僅 CPU 停止工作，其它外設可以工作
• 喚醒方式：所有中斷、WDT 溢出
- 內嵌 LVR 功能，復位閾值可選為： 關閉、1.8V、2.0V、2.2V、2.4V、2.7V、2.9V、3.6V
- （誤差±0.1V）
- 內嵌 LVD 功能，檢測閾值可選為： 2.2V、2.5V、2.7V、3.0V、3.3V、3.6V、3.9V、4.5V
- （誤差±0.1V）
- 內嵌 WDT，支持預分頻功能。4 檔 WDT 溢出時間可選：8ms、16ms、128ms、256ms
? 時鐘系統
- 內部 RC 高頻振蕩器 16MHz 精度：±0.5%(typ)
- 內部 RC 低頻振蕩器 131KHz 精度：±5%(typ)
? 工作溫度范圍
- -40℃ ~ +85℃
? 電壓工作范圍
- 8MHz @3.0V~5.5V
- 4MHz @2.0V~5.5V
- 2MHz @1.8V~5.5V
? 抗干擾能力
- HBM ESD：優于 4000V
? 封裝形式
- SOP8、SOP16、QFN16

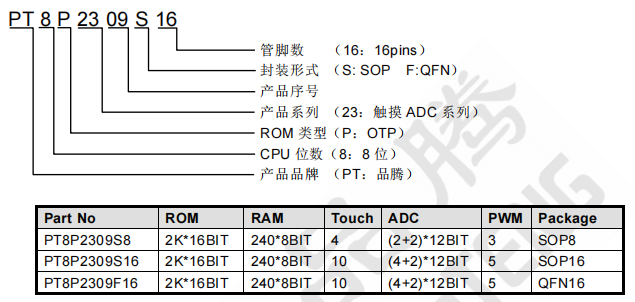

3. 產品型號一覽表

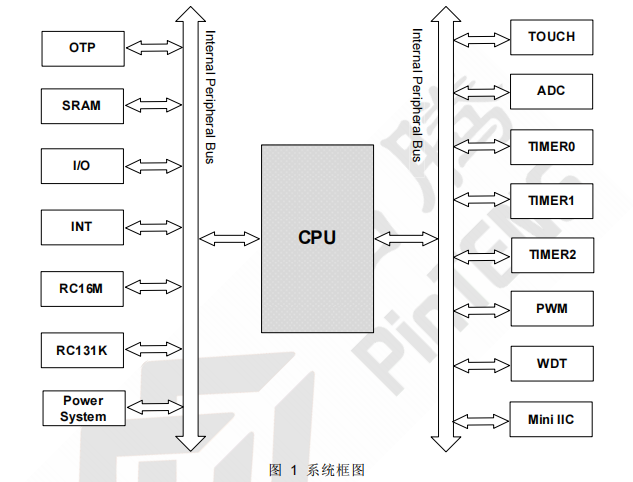

4. 系統框圖
基于 RISC 的架構絕大部分指令都只需一個指令執行周期，少部分需要兩個指令執行周期。內置
2K*16bit OTP，240*8bit SRAM；同時內部集成了 TOUCH、ADC、TIMER、PWM、Mini IIC、WDT 等外設。
