產品名稱:HTR7198(S), HTR7144(S) 帶自動呼吸功能的18x11, 18x8陣列LED 驅動器
型號: HTR7198(S), HTR7144(S)
產片介紹:本系列產品是一款通過1MHz的I2C接口(HTR7198, HTR7144) 或 10MHz SPI 接 口(HTR7198S, HTR7144S)進行編程的支持18×11或18×8陣列的LED驅動芯片,每路SWx都支持8位PWM數據進行獨立調光,并且每路CSx都有8位的直流掃描數據用來支持每個點的256階的線性PWM調光,并且每個CSx都支持256階的直流電流可調節等級。
產片介紹:本系列產品是一款通過1MHz的I2C接口(HTR7198, HTR7144) 或 10MHz SPI 接 口(HTR7198S, HTR7144S)進行編程的支持18×11或18×8陣列的LED驅動芯片,每路SWx都支持8位PWM數據進行獨立調光,并且每路CSx都有8位的直流掃描數據用來支持每個點的256階的線性PWM調光,并且每個CSx都支持256階的直流電流可調節等級。
┄┄┄詳細介紹┄┄┄
■ 概述
本系列產品是一款通過1MHz的I2C接口(HTR7198,HTR7144)或 10MHz SPI 接 口(HTR7198S,HTR7144S)進行編程的支持18X11或18X8陣列的LED驅動芯片,每路SWx都支持8位PWM數據進行獨立調光,并且每路CSx都有8位的直流掃描數據用來支持每個點的256階的線性PWM調光,并且每個CSx都支持256階的直流電流可調節等級。
HTR7198(S)或HTR7144(S)內置三個模式控制器,以提供不同的自動呼吸或群組調光控制。每個模式控制器可以工作在自動呼吸或手動控制模式。呼吸相關參數均可設置,如上升下降沿、開/關時間、重復次數、最高/最低亮度等。每個LED的PWM參數可從三個模式控制器中的任意一個得到。
另外,每個LED的開路和短路狀態都能被檢測,HTR7198(S)或HTR7144(S)能夠把開路和短路信息存儲在Open-Short寄存器組中。
HTR7198(S)或HTR7144(S)的工作電壓在2.7V到5.5V之間,并且關斷電流和工作電流都非常小。HTR7198(S)或HTR7144(S)支持QFN5x5-40L封裝,可在2.7V到5.5V和-40°C to+125°C下工作。
HTR7198(S)或HTR7144(S)內置三個模式控制器,以提供不同的自動呼吸或群組調光控制。每個模式控制器可以工作在自動呼吸或手動控制模式。呼吸相關參數均可設置,如上升下降沿、開/關時間、重復次數、最高/最低亮度等。每個LED的PWM參數可從三個模式控制器中的任意一個得到。
另外,每個LED的開路和短路狀態都能被檢測,HTR7198(S)或HTR7144(S)能夠把開路和短路信息存儲在Open-Short寄存器組中。
HTR7198(S)或HTR7144(S)的工作電壓在2.7V到5.5V之間,并且關斷電流和工作電流都非常小。HTR7198(S)或HTR7144(S)支持QFN5x5-40L封裝,可在2.7V到5.5V和-40°C to+125°C下工作。
■ 特點
?輸入電壓范圍:2.7V-5.5V
?18路電流源(CS),11路或8路開關(SW)
?可設置矩陣路數,最高支持18×11 = 198路
?全局256個直流設置臺階
?獨立的256階PWM調光
?獨立的256階CS電流用于1680萬細膩調色
?3個模式控制器,用于自動呼吸或群組PWM控制
?高精度電流控制:器件間誤差±5%;通道間誤差 ±5%
?EMI和可聞噪聲的降低措施:
-相移設置
-擴頻功能
-上升下降沿可設置
?邏輯高/低電平可設置:1.4V/0.4V 或 2.4V/0.6V
?支持通過SYNC腳進行多個芯片的時鐘同步
?欠壓和過溫保護功能
?多種PWM頻率可選
?HTR7198, HTR7144:支持1MHz的I2C接口,16 個I2C器件地址
HTR7198S, HTR7144S:支持10MHz SPI接口
?獨立的開路和短路錯誤檢測功能
?De-Ghost
?QFN5×5-40L
■ 應用
?智能家居設備 ?IOT設備
?個人消費電子 ?鍵鼠

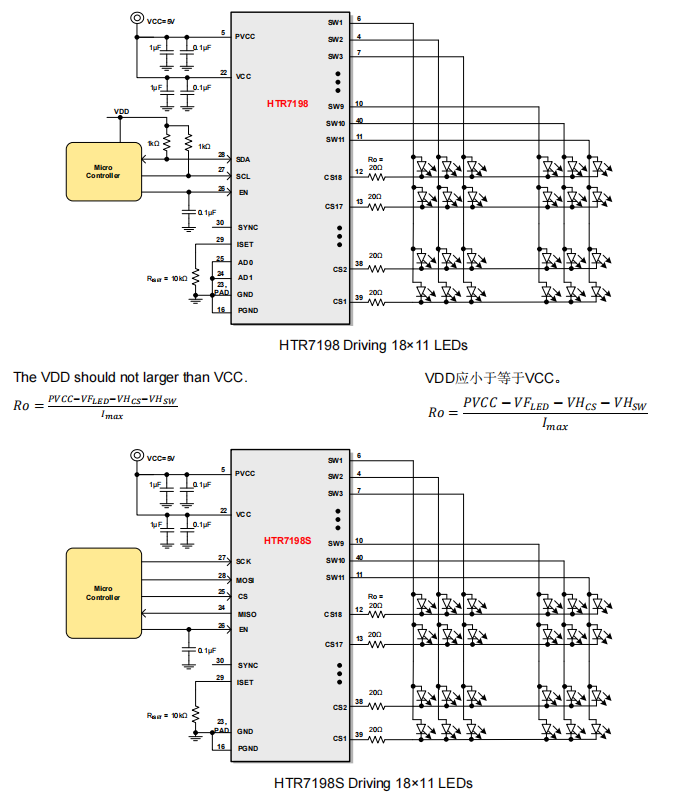

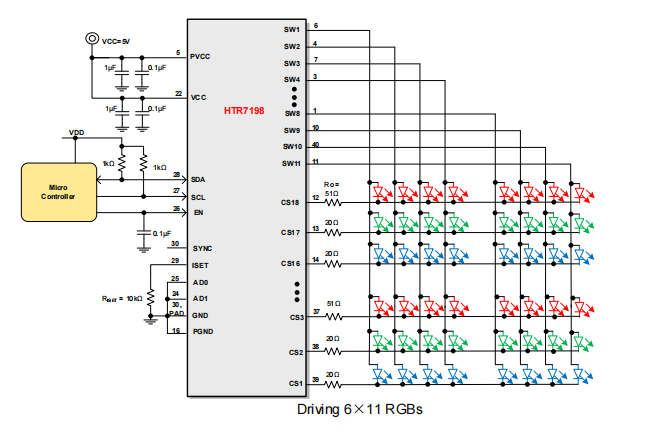

■典型應用圖
