產品名稱：HTR6916 共陰極16x9陣列LED 驅動器
型號： HTR6916
產片介紹：HTR6916是一款通過2線串行接口進行編程的支持16X9陣列的LED驅動芯片，每個LED都支持8位PWM數據進行獨立調光。此外，可以通過ISET端的外部電阻設置全局電流。
產片介紹：HTR6916是一款通過2線串行接口進行編程的支持16X9陣列的LED驅動芯片，每個LED都支持8位PWM數據進行獨立調光。此外，可以通過ISET端的外部電阻設置全局電流。
┄┄┄詳細介紹┄┄┄
■ 概述
HTR6916是一款通過2線串行接口進行編程的支持16X9陣列的LED驅動芯片，每個LED都支持8位PWM數據進行獨立調光。此外，可以通過ISET端的外部電阻設置全局電流。
HTR6916的工作電壓在2.7V到5.5V之間，并且關斷電流和工作電流都非常小。HTR6916支持QFN5x5-32L封裝。
HTR6916的工作電壓在2.7V到5.5V之間，并且關斷電流和工作電流都非常小。HTR6916支持QFN5x5-32L封裝。
■ 特點
?輸入電壓范圍：2.7V-5.5V
?16路電流源(CS)，9路開關(SW)
?外部RISET調整全局電流，及內部全局64個直流設 置臺階
?獨立的256階PWM調光
?軟件復位、欠壓復位功能
?內置睡眠模式，實現低功耗待機
?過溫保護功能、限溫保護功能
?2線串行接口，簡單快速控制燈
?消隱功能
?QFN5×5-32L
■ 應用
?家電 ?IOT設備
?個人消費電子 ?鍵鼠

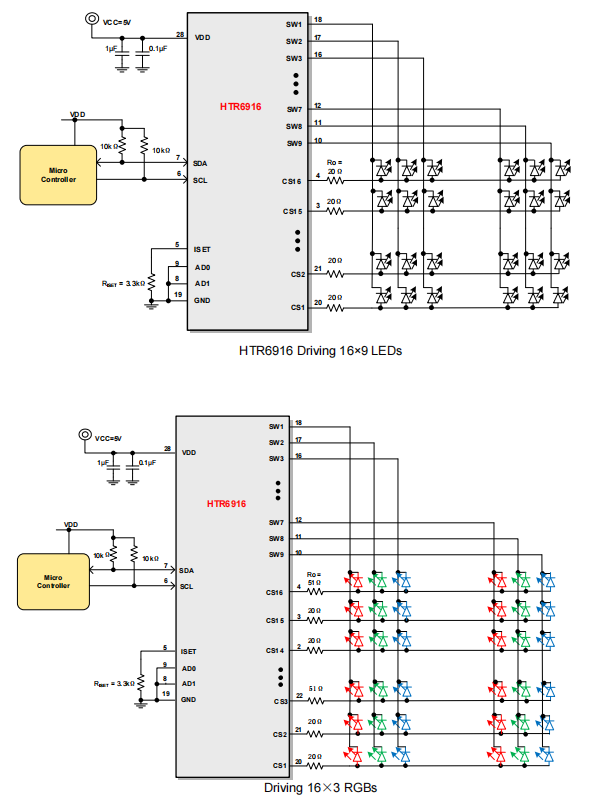

■ 典型應用圖
