HT862介紹：
HT862是一款內置自適應同步升壓/AGC/限溫功能的單聲道智能音頻功率放大器。由鋰電池供電升壓至7.5V時， 4Ω負載條件下，能連續輸出6.5 W功率（5% THD+N）；在升壓至8.0V時，4Ω負載條件下，可輸出8.0W峰值功率（5% THD+N），能達到兩節鋰電串聯供電的效果。其靜態電流（4.0mA, 3.6V）、THD+N（0.02%）、效率（85%）、噪聲（45μVrms）等性能均達到了業界最高水平。

HT862內置了自適應同步升壓，小音樂信號時不升壓，只有在音樂大到電池電壓不足以提供不失真的功率時，升壓才啟動，在音樂播放時可大幅提高系統效率，延長電池續航時間，如下圖1。另外，其無需外置二極管，并可提供5.5V, 6.5V, 7.5V, 8.0V四種輸出電壓選擇，以滿足不同的輸出功率需求。

HT862內置了豐富的自動增益控制（AGC）功能，包括限幅（Limiter）和電池跟蹤（Battery Tracking）功能。

限幅功能開啟后，它能提供自動增益調節以調節聲音大小，即使輸入信號很大，音樂輸出也能被限制在指定的功率和THD+N之內，使音樂更悅耳，防止喇叭損壞，增加電池續航時間，降低電池低電量時被拉死的風險，工作原理如下圖2。其中可調整限幅值、啟動時間、釋放時間等參數，以適應不同方案。

電池跟蹤功能開啟后，當電池電壓低于設定值，HT862能隨電池電壓降低而逐步減小增益以限制電池電流，此舉進一步支持了小容量低電流電池的應用，并能大幅延長電池續航時間，還能防止破音和過大的電流需求，減小電池端電壓波動，降低電池在低電量時提前進入鎖死狀態的風險，示意如下圖3。其中可調整電池跟蹤拐點（point）、電池跟蹤斜率（Slope）。對于電池容量較小、輸出電流能力小的電池應用，適合高point值（如3.8V）、大Slope值（如≥3V/V）；而對于電池容量較大、輸出電流能力強的電池應用，適合低point值（如3.3V）、小Slope值（如≤3V/V）。

HT862還具有自動限溫控制（TFB）功能，在高功率輸出、高環境溫度等情況下導致芯片片內溫度較高時，芯片能自動降低系統增益，避免芯片進入過溫關斷保護模式，在保證音樂品質的前提下顯著提升音樂峰值功率，示意圖如下。設置修改Attack time和Release Time能適應具有不同散熱條件的系統方案。

HT862支持I2C控制模式，通過I2C讀寫，能設置和讀取芯片的不同狀態，既能針對不同應用設置個性化參數，又避免了同行的惡性抄襲。

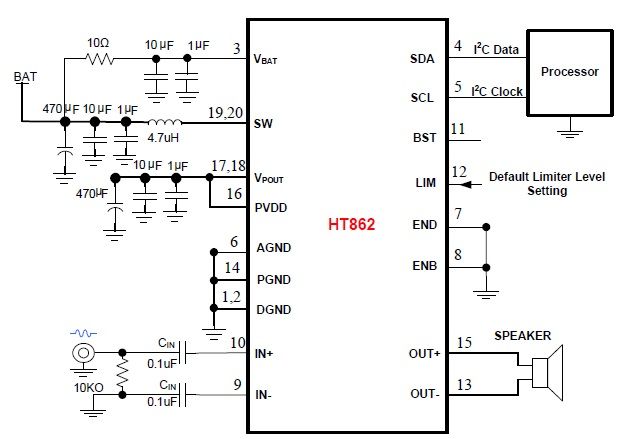

HT862軟件控制方式

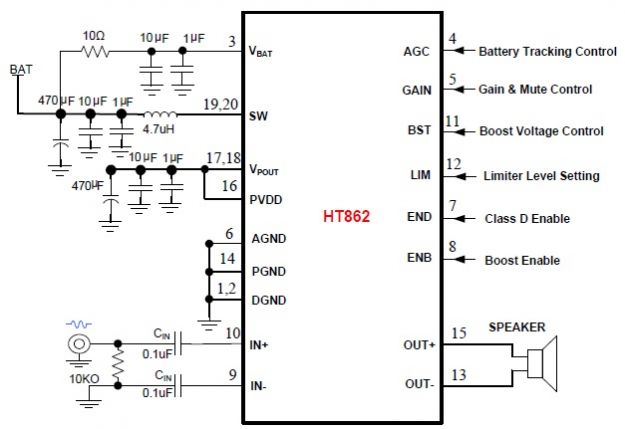

HT862硬件控制模式
