UWB技術是如何進行定位的？

UWB技術還沒有完全普及，卻在慢慢興起，一旦爆發，勢不可擋也。

01-什么是UWB？

UWB（Ultra Wide Band）是一種無載波通信技術，UWB不使用載波，而是使用短的能量脈沖序列，并通過正交頻分調制或直接排序?qū)⒚}沖擴展到一個頻率范圍內。

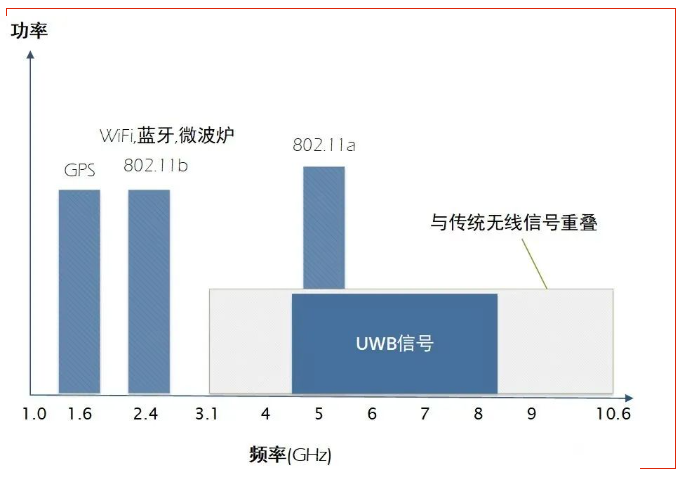

美國聯邦通信委員會（FCC）規定，UWB信號的相對寬度（即信號帶寬與中心頻率之比）不小于0.2或者絕對帶寬不小于500MHz，并且適用指定的3.1~10.6GHz頻段的信號。

02-UWB的信號傳輸原理

不需要產生連續的高頻載波，僅僅需要產生一個時間短至nS級以下的脈沖，便可通過天線進行發送。需要傳送信息可通過改變脈沖的幅度、時間、相位進行加載，進而實現信息傳輸。

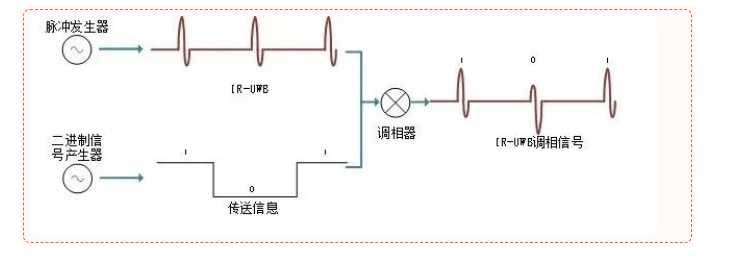

下圖是使用相位調制方式傳輸二進制歸零碼的IR-UWB信號產生示意圖：

03-UWB的定位原理

主要分 TOF定位、TDOA定位、AoA定位。

TOF（Time of flight：飛行時間法）：

TOF定位是基于測距的方式，標簽和每個需要定位的基站發起測距，測距完成后進行位置計算。

ToF為飛行時間測距法，通過測量脈沖信號從出發到返回的時間，乘以傳播速度（脈沖信號在空氣中的傳播速度為定值v=30萬KM/秒），得到往返一次的距離，除以2即為UWB定位標簽到定位基站間的距離。

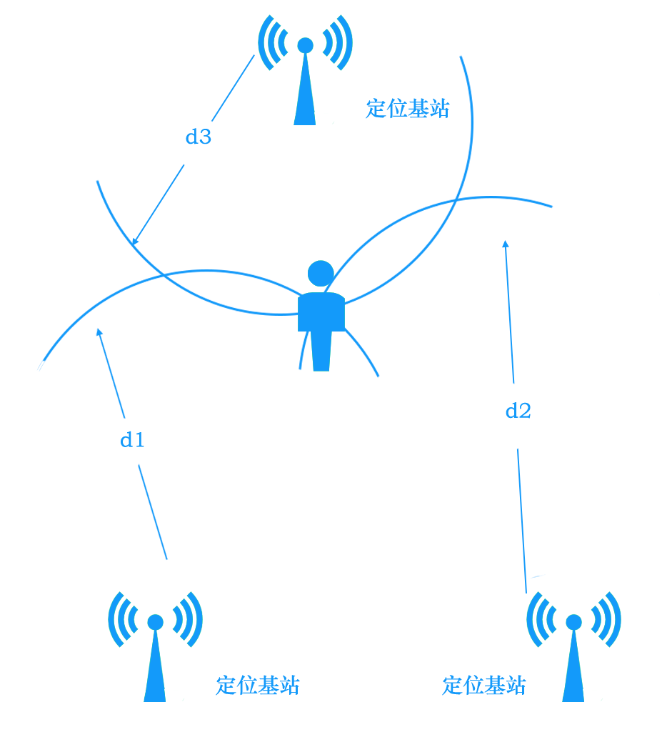

UWB定位基站的坐標已知，測得標簽到基站距離后，通過三點定位法畫

3個圓，交點即為UWB定位標簽的位置。



TDoA：（Time Difference of Arrival：到達時間差）

TDoA定位是一種利用時間差進行計算的方法。精準的絕對時間相對較難測量，通過比較信號到達各個UWB定位基站的時間差，計算出信號到各個定位基站的距離差，就能作出以定位基站為焦點，距離差為長軸的雙曲線，三組雙曲線的交點就是定位標簽的位置。

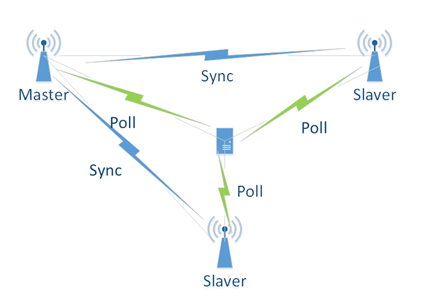

Master（主）基站發送sync（同步）報文，Slaver（從）基站接收并做同步處理。

Tag（標簽）發送poll報文，基站接收并記錄時間戳。

AP1：記錄的poll到達時間為T1；

AP2：記錄的poll到達時間為T2；

AP3：記錄的poll到達時間為T3；

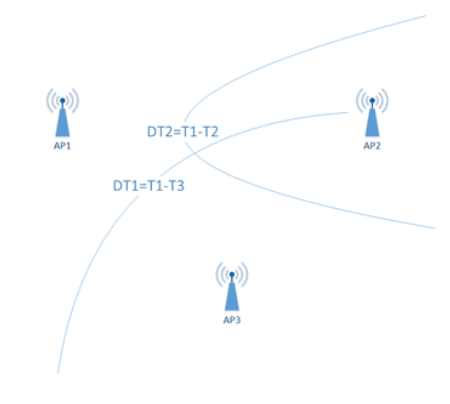

由于AP1、AP2、AP3時間是同步的，所以

DT1=T1-T2，AP1與AP3之間的時間差DR1=C*（T1-T2），畫雙曲線1；

DT2=T1-T3，AP1與AP2之間的時間差DR1=C*（T1-T3），畫雙曲線2；

雙曲線的交點即為tag的位置。

AOA（Angle of arrival：到達角技術）

      AoA 定位一般是基于相位差的方式計算出到達角度，一般不單獨使用，由于AoA 涉及到角度分辨率的問題，若單純AoA 定位，若離基站越遠，定位精度就越差。

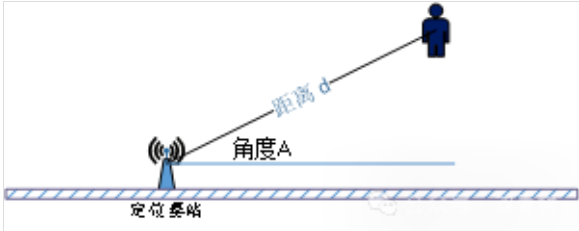

AoA 可以配合ToF測距時下定位，此模式下，單基站就可以完成定位。

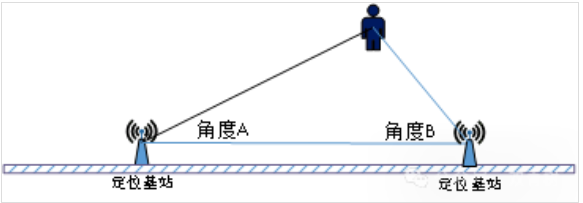

     也可以兩個基站通過AoA 實現定位。
