芯片發展史 |芯片的封裝

芯片，作為電子設備的心臟，其內部集成了數以億計的晶體管和其他電子元件，制作過程非常復雜。今天，就讓我們大致了解下整個半導體產業鏈中的一個環節-封裝。封裝，簡單地說就是將芯片(集成電路)封裝在外部包裝中,以保護芯片并便于與外部電路連接。

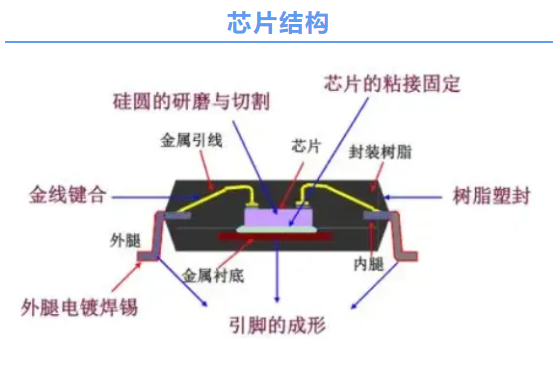

  首先，我們一起了解下芯片的組成部分。以傳統封裝為例，一顆完整的芯片由6個部分組成，分別是裸Die、引線框架(lead frame)、銀膠（Epoxy）、金屬線材（Wire）、塑封料（compound）以及錫球（Solder）（引腳焊錫）。接下來我們看下這些原材料是如何一步一步成長的！

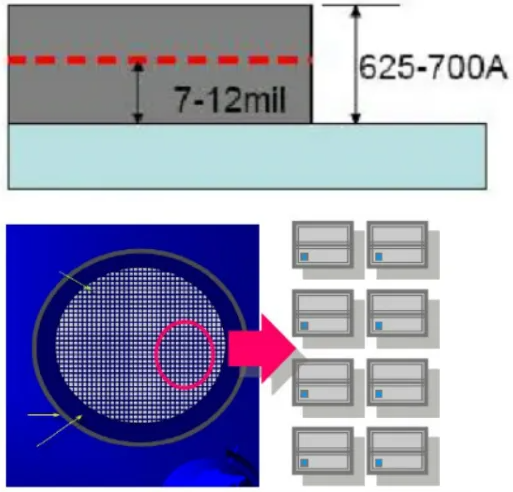

研磨&切割（BG&DS）：晶圓（Wafer）來料后，需要對背面進行研磨到所需要的厚度。然后在背面貼膜（BlueTape），正面沿表面切割道進行切割，將整片晶圓分割成一個個獨立的小單元，也可以稱之為Die。

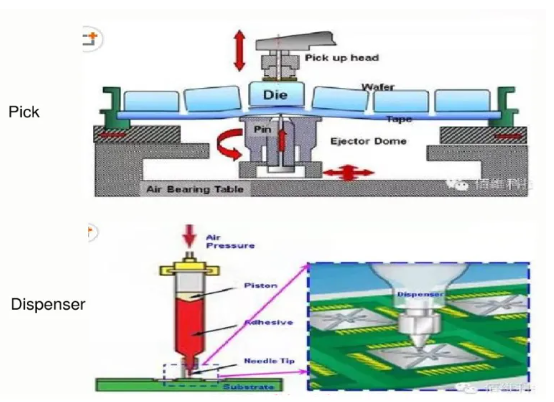

裝片（Die Bond）：在引線框架（lead frame）上點上銀膠，通過頂針和吸嘴作用將Die從藍膜（Blue Tape）上取下放置于已經點好膠的lead frame上，等膠水固化，Die和lead frame的底部就粘接在一起了。

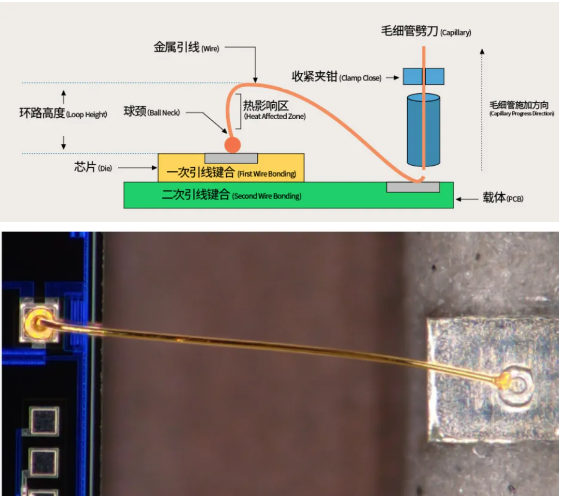

鍵合（Wire Bond）：使用金屬線（通常是合金線）通過劈刀高溫將突出部分熔化，在表面張力的作用下形成一個球。然后使用毛細管分離器將球壓入裸Die焊盤(也稱PAD），形成第一焊點。然后將彎曲的金屬線從第一焊點拉出，并壓合到lead frame相應位置，斜切斷形成魚尾。然后形成另一個新球以用作下一個球的第一球焊點。如此反復作業，完成鍵合。

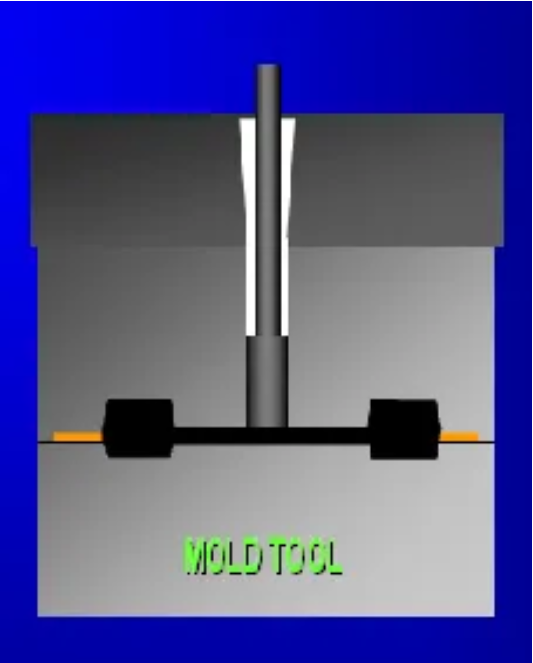

  塑封（Molding）：將已經完成鍵合的框架放入塑封模具中后合模，同時向模具孔中添加塑封料（Compound），高溫下，塑封料開始熔化，順著軌道流向模具內部，逐漸覆蓋Die直至完全包裹完畢，成型固化。

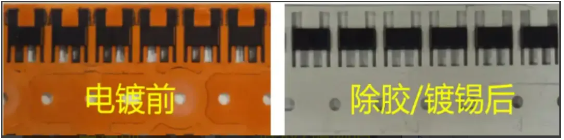

電鍍（Plating）：利用金屬和化學的方法，將lead frame放入電鍍槽中并在其表面鍍上一層錫，防止芯片引腳受外界環境影響，同時增強芯片的可焊性及導電性。

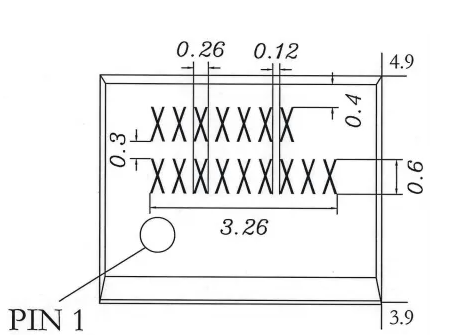

打?。∕arking）：在芯片的正面或背面通過鐳射或激光印上特定的字符，用于后續追溯產品的相關信息。

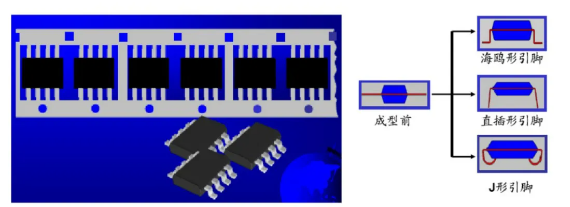

切筋成型（Trim Form）：將整條框架放入切筋模具中，通過切筋刀具對其進行切割，分割成一個個單獨的Unit（IC），依據不同的模具與lead frame搭配可切割成不同的封裝形式。

   切筋之后一顆芯片的封裝過程基本就完成了，后續還需要對芯片進行OS或FT功能測試，篩出制程中的不良品，確保出廠后的IC都是能夠正常燒錄、工作的。然后進行包裝出貨。
