RH6010八通道觸摸感應開關(IIC輸出)產品規格說明

1.概述： RH6010是一款帶總線接口的8通道電容式觸摸感應控制開關，可替代傳統機械開關。RH6010可通過總線接口配置成多種模式，可廣泛應用于燈光控制、玩具、家用電器等產品。RH6010 系列共有2 個版本，其中RH6010 面向低功耗；RH6010A 面向高靈敏度。 2.特性： ◆ 工作電壓：2.0V~5.5V。 ◆ 典型工作電流60uA，低功耗模式工作電流小于10uA(均指3.0V 供電且不帶負載的條件下)。 ◆ 采用通信協議，可通過設置內部寄存器配置多種模式。 ◆ 帶有中斷輸出引腳，可用于喚醒MCU。

◆ 內置去抖動算法可有效防止噪聲導致的誤動作。 ◆ 可用于玻璃、陶瓷、塑料等介質表面。 ◆ 芯片地址：78H。

3.封裝示意圖

圖1 封裝示意圖(SSOP16)

表1 引腳描述表

NO.	PADNAME	Descrption		NO.	PADNAME	Descrption
1	GND	負電源		16	CJM	外置電容CJ 調節端
2	INT	中斷指示標志		15	CJP
3	TP4	觸摸按鍵		14	TP3	觸摸按鍵
4	TP5			13	TP2
5	TP6			12	TP1
6	TP7			11	TP0
7	SDA	通訊時鐘線		10	CKT	測試管腳
8	SCK	通訊時鐘線		9	VDD	正電源
注意：CKT引腳在正常使用時懸空

4.功能描述

通過設置內部寄存器，RH6010 既能配置為多種輸出模式，也可靈活調節靈敏度和穩定度。上電完成后若不需要對片內寄存器進行寫操作，則設置為默認模式。

4.1 總線

RH6010采用標準總線接口與主控MCU通訊，可通過該協議設置寄存器進行模式配置，也可讀出按鍵狀態值或寄存器值。

關于詳細信息請參考標準通信協議資料。

注：.1 RH6010在工作中可以動態多次配置。

    .2芯片地址：78H。

4.2 配置寄存器

配置寄存器可通過總線的寫寄存器指令寫入。每次執行寫寄存器指令后，芯片將更新配置寄存器值并自動重校準。

表2 配置寄存器

Reg.	Name	D7	D6	D5	D4	D3	D2	D1	D0
00H(R/W)	Config1	SCT[1:0]		SFT[5:0]
01H(R/W)	Config2	OTC	MOT[1:0]		OLH	KEYT	LPM	RTC[1：0]
02H (R)		Key7	Key6	Key5	Key4	Key3	Key2	Key1	Key0
03H(R/W)		Reserved
注意：02H寄存器為只讀

5.應用電路

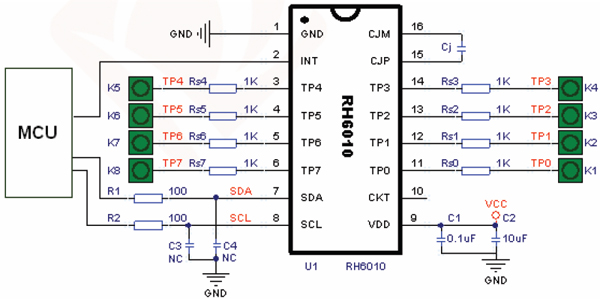

圖6 RH6010應用電路圖

說明：

1. CJ指調節靈敏度的電容，電容值大小0pF～50pF(電容值的增大將導致靈敏度降低)，可根據具體應用進行選擇。

2.Rs 指在觸摸電極和觸摸輸入腳之間串聯的電阻，用于提高觸摸的抗干擾能力，可根據具體應用進行選擇。

3.VDD 與GND 間需并聯濾波電容以消除噪聲。供電電源需穩定，如果電源電壓漂移或者快速變化，可能引起靈敏度漂移或檢測錯誤。
