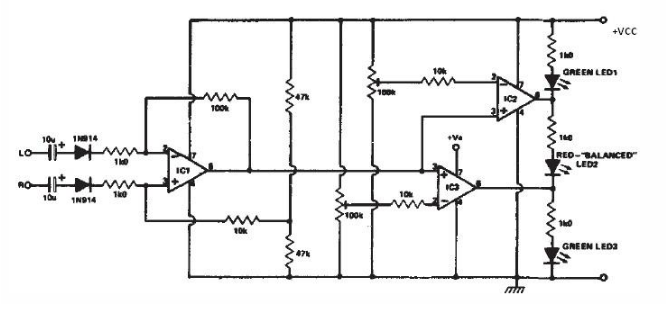

立體聲平衡電路圖

該立體聲平衡指示器電路圖是使用很少常見的外部組件設計的。原理圖電路非常易于構建，并將提供帶有LED的視覺指示，用于左，右和中心平衡。每個通道的輸出被饋送到IC1的兩個輸入端，作為差分放大器連接。IC1的輸出連接到IC2和IC3的同相輸入。如果IC1的輸出接近電源軌，IC2和IC3的輸出將高亮LED 3，這將表明正確的通道占主導地位。如果聲音平衡到左聲道，Ic2和IC3將變低，LED1將亮起。如果兩個通道的幅度相等，IC2和IC3的輸出將分別為低電平和高電平，從而點亮LED2。
