去耦電容和旁路電容的區別
來 源： 時 間：2024-09-30
在做電路設計的時候，經常會發現芯片的輸出腳或者輸入腳，旁邊都會掛顆電容。這個電容有時候叫“去耦電容或退藕電容”，有時候叫“旁路電容”，它們有什么區別呢？
芯片輸入或者輸出，我們都希望是理想的直流。但是現實環境中，會參雜著交流成分。加電容的目的，就是去除交流成分。

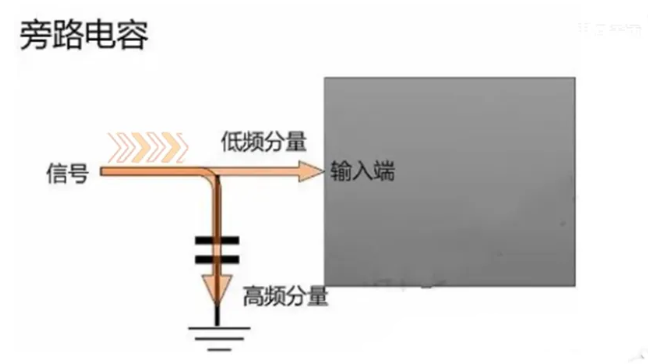

旁路電容，強調使用在芯片輸入腳，用來濾除系統不需要的高頻干擾信號。

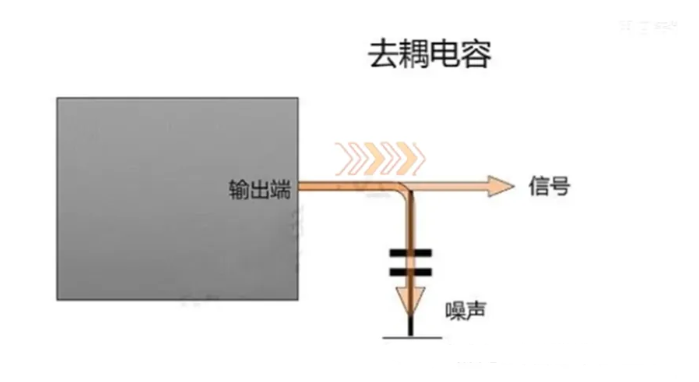

去耦電容，強調使用在芯片輸出腳，用來濾除系統自身產生的干擾防止耦合到下一級系統。
去耦電容，一般是容值較大，基本在0.1uF以上，相對于直流分量來說，其他帶有一定周期性波動的信號都可以認為是交流成分，在電源供電系統中，通常使用容值較大的電容，來濾除頻率較低的紋波干擾，即去耦電容。 旁路電容，一般應用選值是比較小，基本都在0.1uF以下，電容容值越小，對高頻信號的阻抗就越小，越容易給高頻信號提供低阻抗路徑流向GND。
