要5V信號轉3V？別總想電平轉換芯片！

在電子設計中，可能會遇見需要將不同電壓級別的信號進行轉換的場景，比如將5V信號轉換為3V信號，許多新人為了圖省事，會選擇電平轉換芯片，但是性價比不高，接下來看下有那些性價比高的解決方法。

1、電阻分壓法

適用場景：適用于對精度要求不高，且信號電流較小的場景。如簡單的指示燈控制、非精確測量等。
注意事項：需計算合適的電阻比以保證分壓準確，同時考慮電流通過電阻產生的熱量及功耗問題，避免電阻過熱損壞。
示例：使用電阻串聯，將5V信號分壓至3V左右，輸出端接于兩電阻之間。

2、光耦隔離法

適用場景：需要電氣隔離的場合，如高壓側與低壓側之間的信號傳輸，防止電氣干擾和短路風險。
注意事項：選擇合適的光耦型號，確保輸入電流能驅動光耦發光，同時輸出側能正確轉換至所需電壓水平。注意光耦的傳輸延遲和帶寬限制。
示例：使用線性光耦或特定設計的光耦電路，將5V信號轉換為隔離的3V信號輸出。

3、三極管轉換法

適用場景：需要信號放大或轉換的場合，尤其適合電流控制型信號。
注意事項：選擇合適的三極管類型（如NPN或PNP），并設計合適的偏置電路，確保三極管工作在正確的區域（如飽和區或放大區）。注意溫度對三極管參數的影響。
示例：使用NPN型三極管，通過基極接收5V信號（需經適當分壓或限流），集電極輸出轉換為3V的信號，通過調整電阻值控制輸出電壓。

如果以上方法得不到解決，可以參考以下的電平轉換芯片；

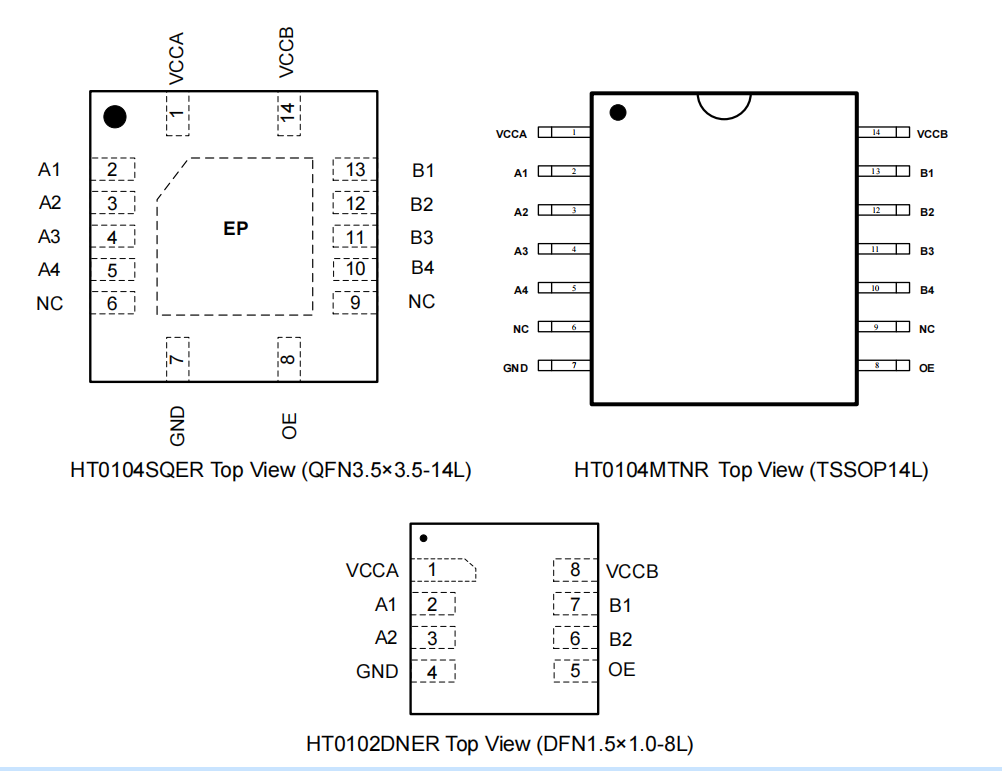

?HT0102，2路；HT0104，4路

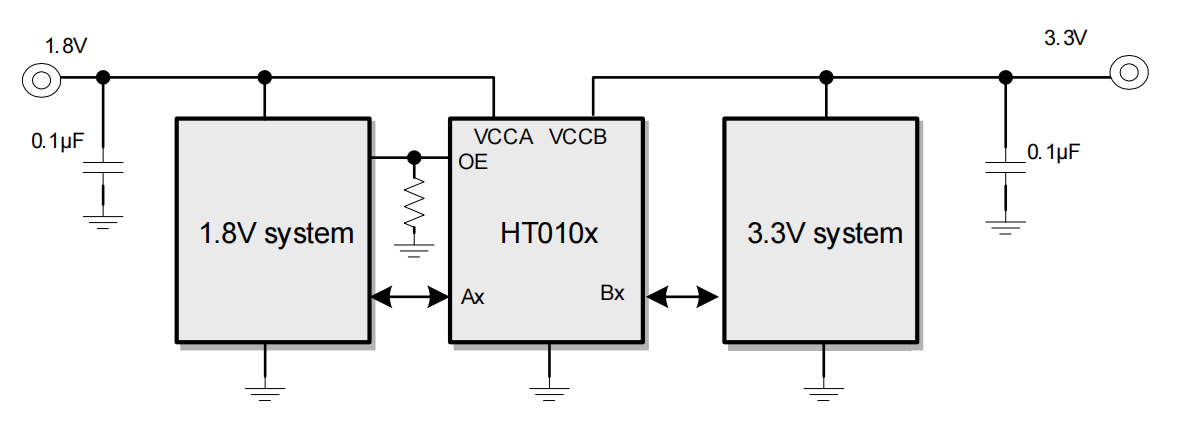

?雙向電平轉換, 無需方向控制信號

?最大數據速率

   推拉24Mbps，開漏2Mbps

?A端口:1.65V~5.5V電壓，B端口: 2.3V~5.5V電壓

(VCCA ≤ VCCB)

?VCC隔離：任一電源拉到地，則端口呈現高阻態

?無電源時序要求: VCCA 或 VCCB 均可優先斜升
