串口通信解釋

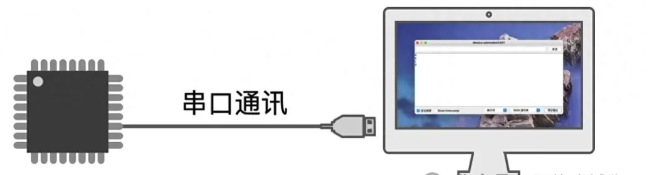

電子產品之間是通訊方式解釋；

如何發送數據？

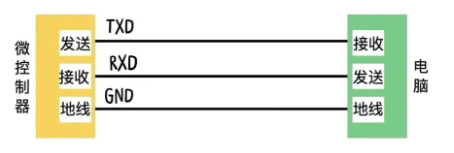

使用串口通訊，雙方需要使用3條線

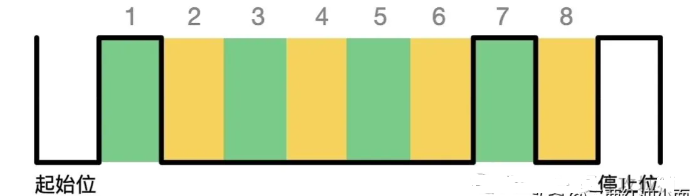

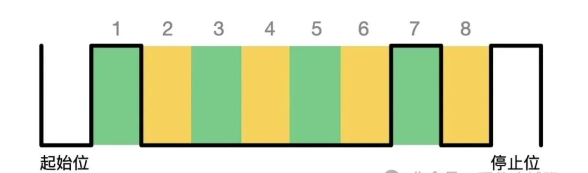

放大數據波形圖

可以看出一幀數據一共有10位

起始位永遠用低電平表示

停止位永遠用高電平表示

中間的8位（一個字節）采用ASCll碼表來傳輸數據

比如，現在要傳輸字母 A

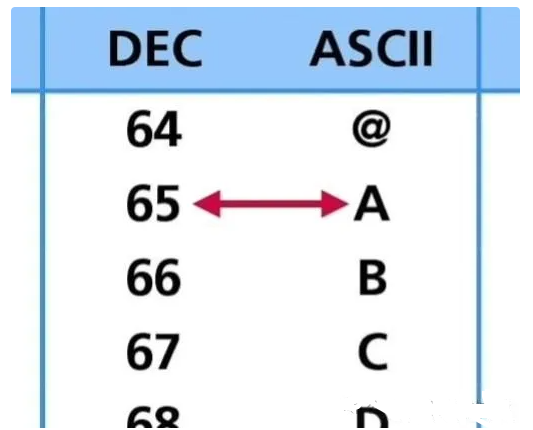

在ASCll碼表中，字母 A 對應的十進制為65

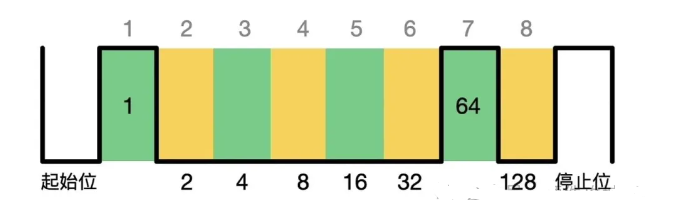

于是可以讓第1位和第7位為高電平，其余位為低電平，這樣就能表示 A

注：圖中每一位所對應的1 2 4 8、、、是二進制的權（其中第一位可以看成2的0次方，第二位是2的1次方，依此類推）



什么是波特率？

一秒鐘能發多少個數據位就叫波特率

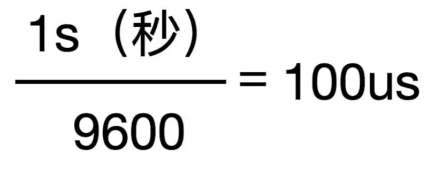

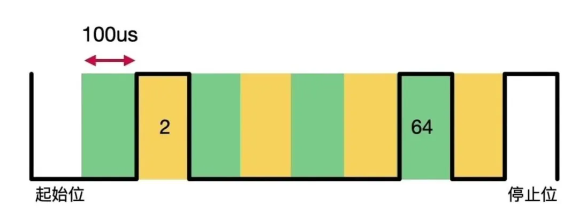

就拿常用的9600舉例

即每一位的電平時間為100us

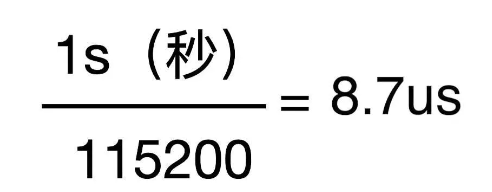

如果波特率為115200，那每位電平的時間為8.7us，由此可知，但1S的時間內，115200波特率比9600快了幾倍

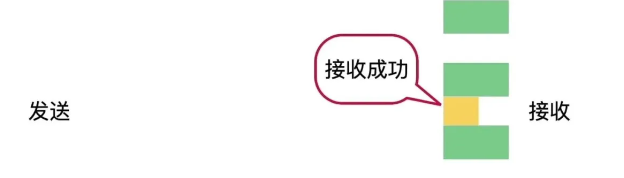

通訊雙方必須嚴格遵守波特率（也就是雙方在時間上要同步，哪個時間發，哪個時間收）

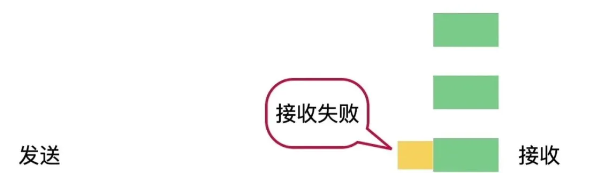

如果雙方的波特率不一致，將會導致數據傳輸失敗，要格外注意

說簡單點，就是雙方約定一致的速率采用ASCll碼表來實現傳輸數據
