金魚喂食器方案案例;

一、方案基本組成

干電池供電、二個按鍵 、一個撥動開關  、一路馬達控制輸出

二、方案產品功能

  此款由馬達控制功能產品方案，主控芯片采用TB8P28S08系列芯片，SOP封裝型號8引腳，該芯片1Kx14 位的程序存儲器空間，內建 11 階準確的低電壓偵測電路(LVD),有兩組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。提供 1 組 8 位元解析度的PWM輸出或者蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等可選擇多種工作模式如正常模式（Normal）、慢速模式（Slow mode）、待機模式（Standby mode）與睡 眠模式（Halt mode），可節省電力消耗，延長電池壽命。通過精心設計的電路，可以實現如下功能：

S1短按一次啟動馬達輸出，SW_DET短按下拉時停止馬達輸出，休眠

S3在8H下拉時定時8小時后啟動馬達轉動，S2短按下拉時停止馬達輸出，休眠；

S3在24H下拉時定時24小時后啟動馬達轉動，S2短按下拉時停止馬達輸出，休眠；

S3在懸空（8H+24H懸空）時定時12小時后啟動馬達轉動，S2短按下拉時停止馬達輸出，休眠；

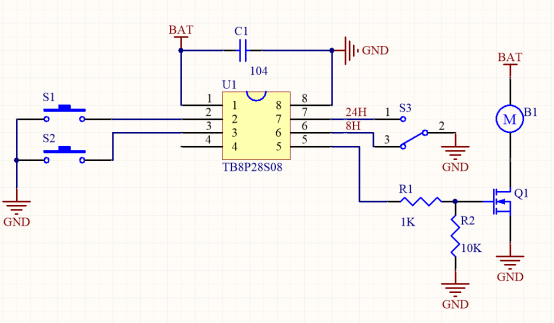

三、產品電路圖
