雙聲道電感式升壓功放
產品名稱：HT8699R（內置BOOST升壓的2X55W立體聲音頻功率放大器
型號： HT8699R
產片介紹：HT8699是一款內置BOOST升壓模塊的立體聲音頻功率放大器。在D類模式下，內置的BOOST升壓模塊可通過外置電阻調節升壓值，即使是鉀電池供電，在升壓至7V時，10% THD+N，4Q負載條件下,能連續輸出2X5 5W 的功率。
產片介紹：HT8699是一款內置BOOST升壓模塊的立體聲音頻功率放大器。在D類模式下，內置的BOOST升壓模塊可通過外置電阻調節升壓值，即使是鉀電池供電，在升壓至7V時，10% THD+N，4Q負載條件下,能連續輸出2X5 5W 的功率。
┄┄┄詳細介紹┄┄┄
|
■ 概述
HT8699是一款內置BOOST升壓模塊的立體聲音頻功率放大器。在D類模式下，內置的BOOST升壓模塊可通過外置電阻調節升壓值，即使是鋰電池供電，在升壓至7V時，10% THD+N，4Ω負載條件下，能連續輸出2×5.5W 的功率。 HT8699具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。 HT8699內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。 此外，HT8699內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。 ■ 特點
?防削頂失真功能(Anti-Clipping Function, ACF) ?免濾波器數字調制，直接驅動揚聲器 ?輸出功率 2×5.5W(VBAT = 4V, PVDD = 7V, RL=4Ω,THD+N=10%) ?電源 -升壓輸入VBAT：2.5V至5.5V -升壓輸出PVDD：VBAT至7.0V ?BOOST輸出電壓可調 ?AB/D類切換 ?過流/過熱/欠壓異常保護功能 ?無鉛封裝，SOP16L-PP ■ 應用：
· 藍牙音箱 ·便攜式音箱
· 2.1聲道小音箱 ·擴音器
· iphone/ipodipod docking ·便攜式游戲機

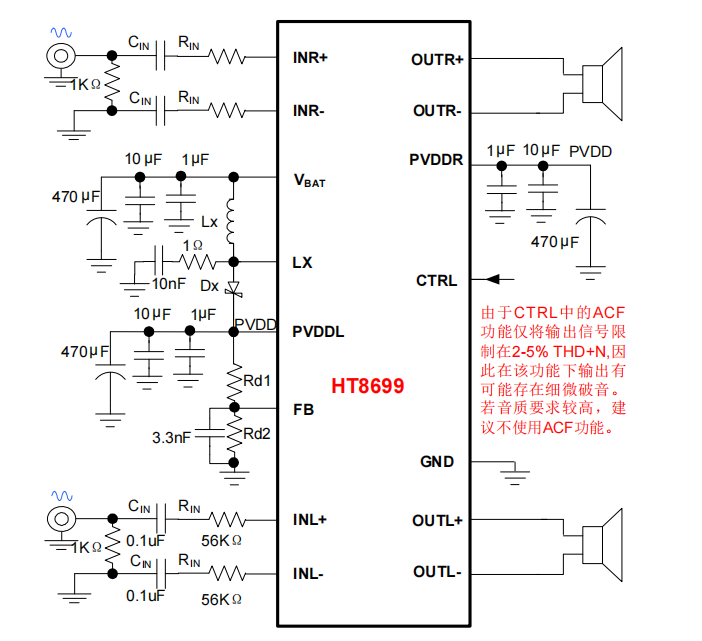

■ 典型應用圖
|
