新品推薦

New Products

單節鋰電池充電IC

產品名稱：TP4055 (500mA 線性鋰離子電池充電器)
型號： TP4055
產片介紹：TP4055 是一款完整的單節鋰離子電池充電器，帶電池正負極反接保護，采用恒定電流恒定電壓線性控制。其 SOT 封裝與較少的外部元件數目使得 TP4055 成為便攜式應用的理想選擇。TP4055 可以適合 USB 電源和適配器電源工作。

┄┄┄詳細介紹┄┄┄

概述

TP4055 是一款完整的單節鋰離子電池充電器，帶電池正負極反接保護，采用恒定電流/恒定電壓線性控制。其 SOT 封裝與較少的外部元件數目使得 TP4055 成為便攜式應用的理想選擇。TP4055 可以適合 USB 電源和適配器電源工作。

由于采用了內部 PMOSFET 架構，加上防倒充電路，所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充滿電壓固定于 4.2V，而充電電流可通過一個電阻器進行外部設置。當電池達到 4.2V 之后，充電電流降至設定值 1/10，TP4055 將自動終止

充電。

當輸入電壓（交流適配器或 USB 電源）被拿掉時，TP4055 自動進入一個低電流狀態，電池漏電流在 2uA 以下。TP4055 的其他特點包括充電電流監控器、欠壓閉鎖、自動再充電和一個用于指示充電結束和輸入電壓接入的狀態引腳。

■ 特點

·鋰電池正負極反接保護；

·高達 500mA 的可編程充電電流；

·無需 MOSFET、檢測電阻器或隔離二極管；

·用于單節鋰離子電池；

·恒定電流/恒定電壓操作，并具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能;

·可直接從 USB 端口給單節鋰離子電池充電；

·最高輸入可達 9V；

·精度達到±1%的 4.2V 預設充電電壓；

·自動再充電；

·1 個充電狀態開漏輸出引腳；

·C/10 充電終止；

·待機模式下的供電電流為 40uA；

·2.9V涓流充電；

·軟啟動限制了浪涌電流；

·采用 5 引腳 SOT-23 封裝。

■ 絕對最大額定值

·輸入電源電壓（VCC）：-0.3V～9V

·PROG：-0.3V～VCC+0.3V

·BAT：-4.2V～7V

·CHRG ：-0.3V～9V

·BAT 短路持續時間：連續

·BAT 引腳電流：500mA

·PROG 引腳電流：800uA

·最大結溫：145℃

·工作環境溫度范圍：-40℃～85℃

·貯存溫度范圍：-65℃～125℃

·引腳溫度（焊接時間 10 秒）：260℃

·BAT 引腳漏電流：0～-2uA

■ 應用

·充電座

·蜂窩電話、PDA、MP3播放器

·藍牙應用

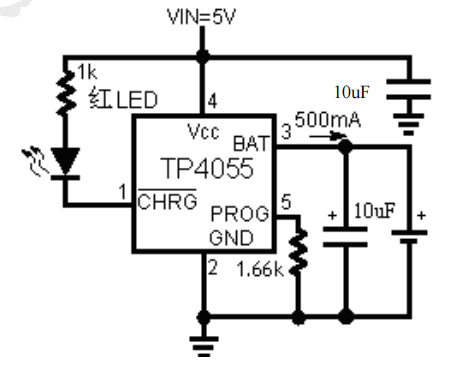

■ 典型應用

500mA 單節鋰離子電池充電器

http://9aifeng.cn/uploadfile/2023/1121/20231121053200583.pdf

上一篇：TP4054-4.2V/4.35V 500MA/800MA 高耐壓輸出高電壓版本支持小電流充
下一篇：TP5000 (2A開關型 4.2V鋰電池/3.6V鐵鋰電池充電器)
