單節鋰電池充電IC

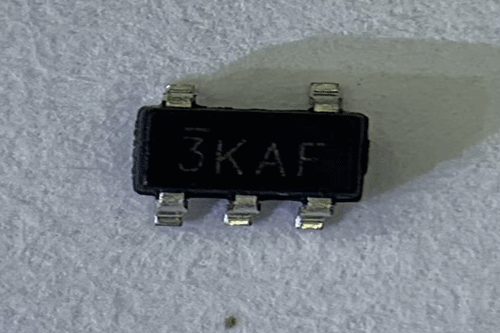

產品名稱：XT4052(單片具有熱調節功能的微型線性電池管理芯片)
型號： XT4052
產片介紹：XT4052是一個完善的單片鋰離子電池恒流 恒壓線形電源管理芯片。它薄的尺寸和小的外包裝使它便于便攜應用。更值得一提的是，XT4052 專門設計適用于USB的供電規格。得益于內部的 MOSFET 結構，在應用上不需要外部電阻和阻塞二極管。在高能量運行和高外圍溫度時熱反饋可以控制充電電流以降低芯片溫度
產片介紹：XT4052是一個完善的單片鋰離子電池恒流 恒壓線形電源管理芯片。它薄的尺寸和小的外包裝使它便于便攜應用。更值得一提的是，XT4052 專門設計適用于USB的供電規格。得益于內部的 MOSFET 結構，在應用上不需要外部電阻和阻塞二極管。在高能量運行和高外圍溫度時熱反饋可以控制充電電流以降低芯片溫度
┄┄┄詳細介紹┄┄┄
■ 產品概述
XT4052 是一個完善的單片鋰離子電池恒流/恒壓線形電源管理芯片。它薄的尺寸和小的外包裝使它便于便攜應用。更值得一提的是，XT4052 專門設計適用于USB的供電規格。得益于內部的 MOSFET 結構，在應用上不需要外部電阻和阻塞二極管。在高能量運行和高外圍溫度時，熱反饋可以控制充電電流以降低芯片溫度。
充電電壓被限定在 4.2V，充電電流通過外部電阻調節。在達到目標充電電壓后，當充電電流降低到設定值的 1/10 時，XT4052 就會自動結束充電過程。當輸入端（插頭或 USB 提供電源）拔掉后，XT4052 自動進入低電流狀態，電池漏電流將降到 2µA 以下。XT4052 還可被設置于停止工作狀態，使電源供電電流降到 25µA。
XT4052 采用獨特的內部專利結構確保了電池接反時芯片自動進入保護狀態，確保 IC 不被擊穿導致電池自放電引起事故。同時確保 XT4052 的 ESD 能力達到 7KV(HBM)。
其余特性包括：充電電流監測，輸入低電壓閉鎖，自動重新充電和充電已滿及開始充電的標志。
■ 產品特點
● 可編程使充電電流可達 500mA.
● 不需要 MOSFET，傳感電阻和阻塞二極管
● 小的尺寸實現對鋰離子電池的完全線形充電管理
● 恒電流/恒電壓運行和熱度調節使得電池管理效力最高，沒有熱度過高的危險
● 從 USB 接口管理單片鋰離子電池
● 預設充電電壓為 4.2V ?1%
● 充電電流輸出監控
● 充電狀態指示標志
● 1/10 充電電流終止
● 停止工作時提供 25µA 電流
● 2.9V 涓流充電閾值電壓
● 軟啟動限制浪涌電流
● 電池反接保護
● ESD(HBM)>7KV
■ 封裝
● SOT23-5L
● SOT89-5L
■ 用途
● 手機，PDA，MP3
● 藍牙應用

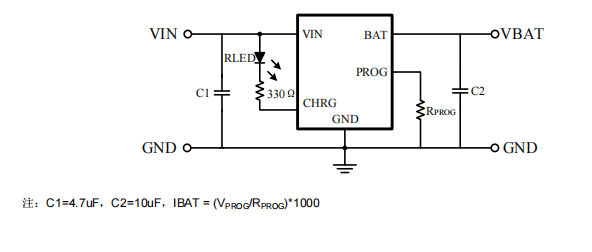

■ 典型應用電路
