單節鋰電池充電IC
產品名稱：SLM6600(S) 3A 同步降壓型鋰電池充電 IC
型號： SLM6600(S)
產片介紹：SLM6600(S) 是一款面向5V適配器的3A鋰離子電池充電器。它是采用800KHz固定頻率的同步降壓 型轉換器，具有高達92%以上的充電效率，自身發熱量極小。
產片介紹：SLM6600(S) 是一款面向5V適配器的3A鋰離子電池充電器。它是采用800KHz固定頻率的同步降壓 型轉換器，具有高達92%以上的充電效率，自身發熱量極小。
┄┄┄詳細介紹┄┄┄
■ 概述
SLM6600(S) 是一款面向5V適配器的3A鋰離子電池充電器。它是采用800KHz固定頻率的同步降壓型轉換器，具有高達92%以上的充電效率，自身發熱量極小。
SLM6600(S)包括完整的充電終止電路、自動再充電和一個精確度達±1%的4.2V預設充電電壓，內部集成了防反灌保護、輸出短路保護、芯片及電池溫度保護等多種功能。
SLM6600(S)采用帶散熱片的SOP8封裝，并且只需極少的外圍元器件，因此能夠被嵌入在各種手持 式應用中，作為大容量電池的高效充電器。
■ 特性
● 800kHz固定開關頻率
● 高達92%以上的輸出效率
● 最大3.5A的可調輸出電流
● 輸入電流自動識別，適配器自適應
● 輸出電壓可調
● 無需高精度毫歐電阻
● 無需防反灌電流二極管
● 無需外置功率 MOS 管或續流二極管
● 精度達到±1%的4.2V充電電壓
● 充電狀態雙輸出、無電池和故障狀態顯示
● 待機模式下的供電電流為70uA
● 2.9V涓流充電
● 軟啟動限制了浪涌電流
● 電池溫度監測功能
● 輸出短路保護功能
● 采用8引腳SOP封裝
■ 最大額定值
● 輸入電源電壓（VIN）：-0.3V~6.5V
● BAT：-0.3V~7V
● LX：-0.3V~7V
● PROG：-0.3V~7V
● NCHRG：-0.3V~7V
● NSTDBY：-0.3V~7V
● TS：-0.3V~7V
● BAT短路持續時間：連續
● 最大結溫：145℃
● 工作環境溫度范圍：-40℃~85℃
● 貯存溫度范圍：-65℃~125℃
● 引腳溫度（焊接時間10秒）：260℃
■ 應用
● 移動電話
● 平板電腦
● MP3、MP4播放器
● 數碼相機
● 電子詞典
● GPS
● 便攜式設備、各種充電器

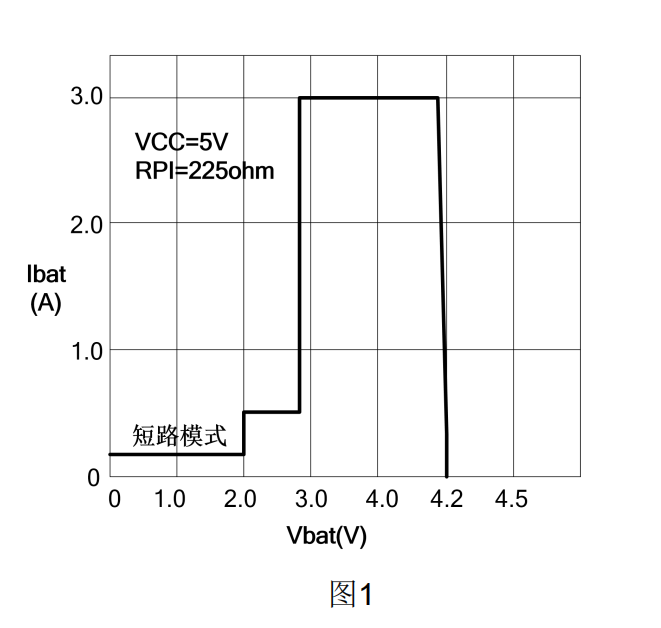

■ 充電電流與電池電壓關系圖

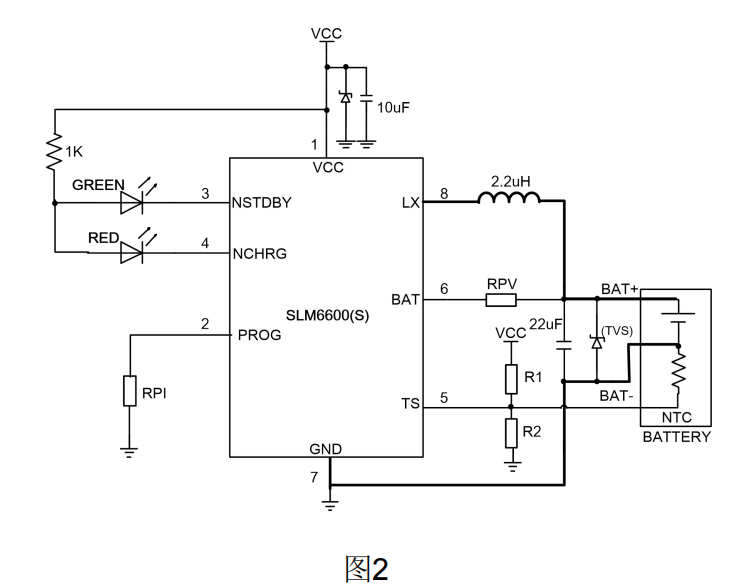

■ 典型應用
