LDO線性穩壓芯片

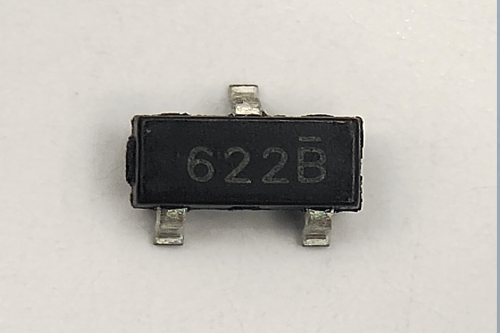

產品名稱：LN6216（具有低功耗和低差動器的輸出電流CMOS調節器）
型號： LN6216
產片介紹： ?LN6216系列是采用CMOS技術開發的低壓差、高精度輸出電壓高、低能耗的正壓調節器。由于內置的狀態電阻晶體管較低，電壓差較低，輸出電流較大。為了使負載電流不超過輸出晶體管的電流容量，其中內置了過載電流保護電路和短路保護電路。
產片介紹： ?LN6216系列是采用CMOS技術開發的低壓差、高精度輸出電壓高、低能耗的正壓調節器。由于內置的狀態電阻晶體管較低，電壓差較低，輸出電流較大。為了使負載電流不超過輸出晶體管的電流容量，其中內置了過載電流保護電路和短路保護電路。
┄┄┄詳細介紹┄┄┄
■ 產品概述
LN6216 系列是使用 CMOS 技術開發的低壓差，高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。為了使負載電流不超過輸出晶體管的電流容量，內置了過載電流保護電路、短路保護電路。
因采用 SOT89-3L，SOT23-3L，SOT23-3B 等小型封裝，故可高密度安裝。
■ 產品特點
● 可選擇輸出電壓：可以在 1.2～5.0V 的范圍內選擇,并以 0.1 V 為單位進級
● 輸出電壓精度高： +2.5%
● 低靜態功耗: 2µA(TYP.)
● 輸入輸出壓差低：典型值160mV（(輸出為 3.0V 的產品, IOUT=50mA 時)
● 輸出電流大: 可輸出 250mA（VIN≥VOUT+1v）
● 內置保護：內置過流保護和短路保護電路
●?采用小型封裝：SOT-89-3L ，SOT-23-3L，SOT-23-3B 以及客戶要求的封裝
■ 封裝：
● SOT89-3L
● SOT23-3L
● SOT23-3B
■ 用途
● 電池供電設備
● 基準電壓源
● 相機，視頻相機
● 移動電話
● 通信工具

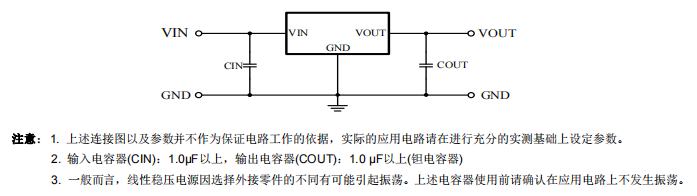

■ 典型應用電路
