產品名稱：NS4866 500mA 多功能鋰電池充放電管理 IC
型號： NS4866
產片介紹：?NS4866是一款單節鋰電池充電管理和狀態顯示的多功能電源管理芯片。芯片內部集成了充電模塊和放電模塊同時還集成有KEY、NTC和 HALL等功能引腳，可以給客戶提供更靈活的選擇。芯片內置涓流 恒流 恒壓三段式充電模式，且支持 0V 電池電壓充電。
產片介紹：?NS4866是一款單節鋰電池充電管理和狀態顯示的多功能電源管理芯片。芯片內部集成了充電模塊和放電模塊同時還集成有KEY、NTC和 HALL等功能引腳，可以給客戶提供更靈活的選擇。芯片內置涓流 恒流 恒壓三段式充電模式，且支持 0V 電池電壓充電。
┄┄┄詳細介紹┄┄┄
1 說明
NS4866是一款單節鋰電池充電管理和狀態顯示的多功能電源管理芯片。芯片內部集成了充電模塊和放電模塊同時還集成有KEY、NTC和 HALL等功能引腳，可以給客戶提供更靈活的選擇。芯片內置涓流/恒流/恒壓三段式充電模式，且支持 0V 電池電壓充電。恒流充電電流可以外部調節。放電模式采用同步升壓結構，內部集成兩路輸出限流開關，可以提供獨立的負載檢測。
芯片還集成有多重保護功能，能夠為便攜式鋰電池充電提供完整的解決方案。芯片的高度集成使其在應用時僅需極少的外圍器件，有效的減小PCB尺寸，降低方案的成本。
NS4866 采用的封裝形式為 QFN3x3-16L。
NS4866是一款單節鋰電池充電管理和狀態顯示的多功能電源管理芯片。芯片內部集成了充電模塊和放電模塊同時還集成有KEY、NTC和 HALL等功能引腳，可以給客戶提供更靈活的選擇。芯片內置涓流/恒流/恒壓三段式充電模式，且支持 0V 電池電壓充電。恒流充電電流可以外部調節。放電模式采用同步升壓結構，內部集成兩路輸出限流開關，可以提供獨立的負載檢測。
芯片還集成有多重保護功能，能夠為便攜式鋰電池充電提供完整的解決方案。芯片的高度集成使其在應用時僅需極少的外圍器件，有效的減小PCB尺寸，降低方案的成本。
NS4866 采用的封裝形式為 QFN3x3-16L。
2 特性
• 輸入耐壓:40V
• 最大 500mA 線性充電電流，外部可調節
• 輸入耐壓:40V
• 最大 500mA 線性充電電流，外部可調節
• 內部預設 4.2V充電浮充電壓
• 支持 OV 電池充電激活
• 內置同步升壓放電模塊，輸出電壓 5.1V
• 同步升壓 VOUT 最大輸出電流 500mA
• 支持 OV 電池充電激活
• 內置同步升壓放電模塊，輸出電壓 5.1V
• 同步升壓 VOUT 最大輸出電流 500mA
• VOL/OR 獨立耳最大輸出電流 200mA
• 電池待機電流≤[email protected]
• 輸出待機電壓近電池電壓
• VOUT 輸出放電截止電流 [email protected]
• 電池待機電流≤[email protected]
• 輸出待機電壓近電池電壓
• VOUT 輸出放電截止電流 [email protected]
• VOL/VOR 放電截止電流 [email protected]
• 支持 1/2/3/4LED 燈顯示
• 支持自動負載檢測
• 支持 KEY 鍵開啟/關閉升壓功能
• 支持 NTC溫度檢測功能
• 支持霍爾芯片驅動控制
• 內置電池欠壓鎖存和過溫保護
• 內置輸入欠壓鎖存和過壓保護等
• 支持 1/2/3/4LED 燈顯示
• 支持自動負載檢測
• 支持 KEY 鍵開啟/關閉升壓功能
• 支持 NTC溫度檢測功能
• 支持霍爾芯片驅動控制
• 內置電池欠壓鎖存和過溫保護
• 內置輸入欠壓鎖存和過壓保護等
3 應用范圍
• 移動電源
• 藍牙耳機充電倉
• 便攜式鋰電池充電設備等
• 移動電源
• 藍牙耳機充電倉
• 便攜式鋰電池充電設備等

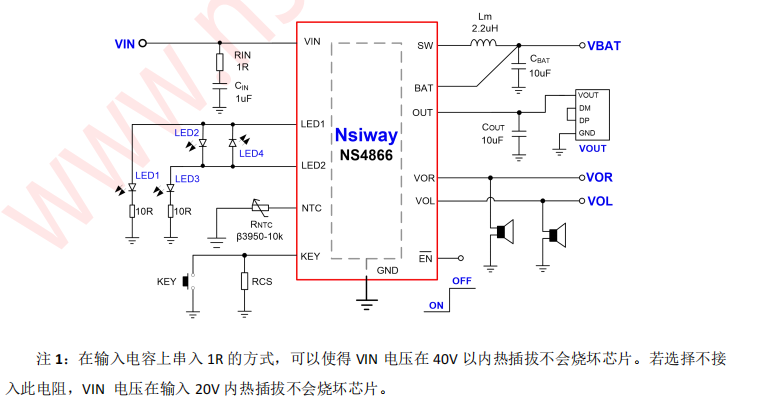

4 典型應用電路
