產品名稱：PT8P1101 I/O 型 8Bit MCU
型號： PT8P1101
產片介紹：PT8P1101 是一款 RISC 內核， IO 型 8 位 MCU，其內置 1K*14bit OTP ROM、48*8bit SRAM、TIMER、PWM、LVD 等功能。主要應用于應用消費類電子產品。
產片介紹：PT8P1101 是一款 RISC 內核， IO 型 8 位 MCU，其內置 1K*14bit OTP ROM、48*8bit SRAM、TIMER、PWM、LVD 等功能。主要應用于應用消費類電子產品。
┄┄┄詳細介紹┄┄┄
1. 產品概述
PT8P1101 是一款 RISC 內核， IO 型 8 位 MCU，其內置 1K*14bit OTP ROM、48*8bit SRAM、TIMER、PWM、LVD 等功能。主要應用于應用消費類電子產品。
2. 主要特性
? CPU
- RISC 內核，支持 64 條指令，除分支指令為兩周期指令以外其余為單周期指令
- 支持 5 級硬件堆棧
- 指令周期可配置
- 復位向量位于 000H
- 支持直接與間接數據尋址方式
- 程序存儲器 OTP ROM：1K*14bit，代碼量不超過 0.5K，可燒錄 2 次
- 數據存儲器 SRAM：48*8bit
? 中斷
- 5 個中斷源：T0、T1、INT0、KEY、LVD
? 時鐘系統
- 內部 RC 振蕩器
頻率：20MHz 精度：±1.5%(typ)
- 內部 RC 振蕩器
頻率：32KHz 精度：±15%(typ)
? I/O 口
- 6 個雙向 I/O 端口，帶 SMIT 輸入，內置上拉電阻及下拉電阻
- 所有端口均支持鍵盤中斷功能
- I/O 驅動拉電流可選正常驅動或限流驅動
- I/O 輸入電壓門限 2 檔可選
• 0.7*VDD/0.3*VDD
• 0.45*VDD/0.2*VDD
? 定時器
- TIMER0
• 8 位定時器，支持預分頻
- TIMER1
• 8 位自動裝載定時器
• 4 路獨立的 PWM
? LVD
• 內建 25 檔低電壓檢測 (1.8V~4.2V 0.1V 步進)
? 保護系統及工作模式
- 3 種系統復位方式
• 上電復位(POR)
• 低壓復位(LVR)
• 看門狗(WDT)溢出復位
- 支持 3 種工作模式
• Normal 模式：正常工作模式
• STOP 模式：低功耗模式，CPU 停止工作，外設停止工作
喚醒方式：外部中斷、KEY 中斷、WDT 溢出
• IDLE 模式：CPU、TIMER0 停止工作，其它外設可以工作
喚醒方式：TIMER0 以外的中斷、WDT 溢出
- 內嵌 LVR，復位閾值可選為： 關閉、1.8V、2.0V、2.2V、2.4V、2.7V、3.0V、3.6V（誤差 ±10%）
- 內嵌 WDT，支持預分頻功能，4 檔 WDT 溢出時間可選：8ms、16ms、128ms、256ms
? 工作電壓
- 10MHz @3.0-5.5V
- 5MHz @2.4-5.5V
- 2.5MHz @1.8-5.5V
? 工作溫度
- -40 ~ +85℃
? 封裝形式
- SOP8、SOT23-6

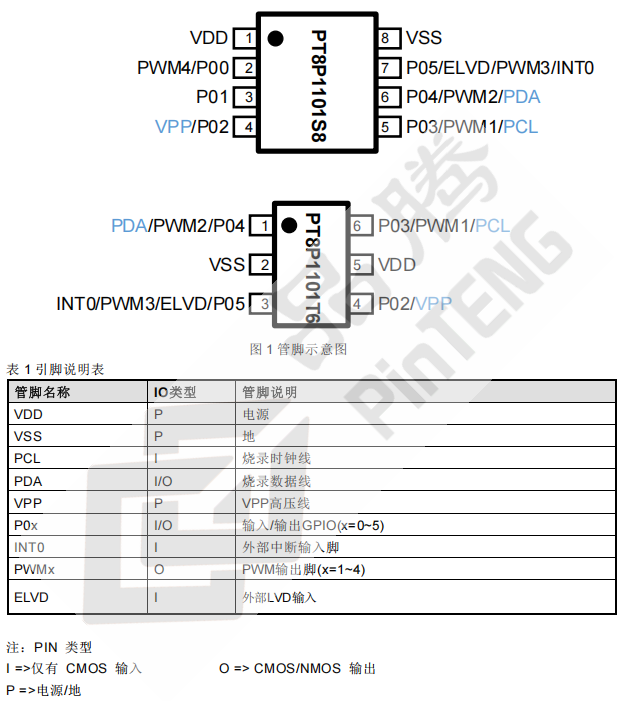

3. 管腳配置

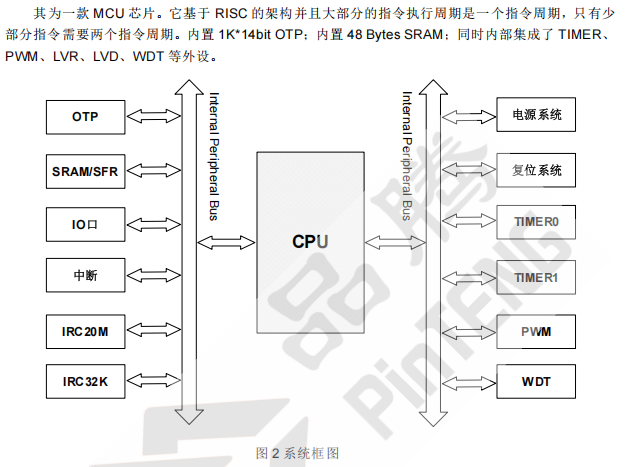

4. 系統結構
