觸摸型 MCU
產品名稱：PT8M2103 觸控 I/O 型 8-Bit MCU
型號： PT8M2103
產片介紹：PT8M2103 是一款可多次編程（MTP）I O 型 8 位 MCU，其包括 2K*16bit MTP ROM、256*8bitSRAM、PWM、Touch 等功能，具有高性能精簡指令集、低工作電壓、低功耗特性且完全集成觸控按鍵功能。為各種觸控按鍵的應用，提供了一種簡單而又有效的實現方法。廣泛應用于觸摸臺燈、小家電、消費類電子產品等電子應用領域
產片介紹：PT8M2103 是一款可多次編程（MTP）I O 型 8 位 MCU，其包括 2K*16bit MTP ROM、256*8bitSRAM、PWM、Touch 等功能，具有高性能精簡指令集、低工作電壓、低功耗特性且完全集成觸控按鍵功能。為各種觸控按鍵的應用，提供了一種簡單而又有效的實現方法。廣泛應用于觸摸臺燈、小家電、消費類電子產品等電子應用領域
┄┄┄詳細介紹┄┄┄
1. 產品概述
PT8M2103 是一款可多次編程（MTP）I/O型8位MCU，其包括2K*16bit MTP ROM、256*8bit SRAM、PWM、Touch等功能，具有高性能精簡指令集、低工作電壓、低功耗特性且完全集成觸控 按鍵功能。為各種觸控按鍵的應用，提供了一種簡單而又有效的實現方法。廣泛應用于觸摸臺燈、 小家電、消費類電子產品等電子應用領域。
2. 主要特性
? CPU
- RISC 內核，支持66條指令
- 支持8級硬件堆棧
- 指令周期可配置為2T/4T/8T/16T
- 復位向量位于000H
- 支持5種中斷源，Timer0、Timer1、INT0、INT1、TOUCH
- 兩級中斷優先級可設。高優先級中斷向量入口：018h，低優先級中斷向量入口：008h
- 支持直接與間接數據尋址方式
- 程序存儲器MTP ROM：2K*16bit，可重復燒寫100次
- 數據存儲器SRAM：256*8bit
- RISC 內核，支持66條指令
- 支持8級硬件堆棧
- 指令周期可配置為2T/4T/8T/16T
- 復位向量位于000H
- 支持5種中斷源，Timer0、Timer1、INT0、INT1、TOUCH
- 兩級中斷優先級可設。高優先級中斷向量入口：018h，低優先級中斷向量入口：008h
- 支持直接與間接數據尋址方式
- 程序存儲器MTP ROM：2K*16bit，可重復燒寫100次
- 數據存儲器SRAM：256*8bit
? I/O口
- 13 個雙向I/O端口，帶SMIT輸入，可配置為漏極開路、內置上拉電阻及下拉電阻
- P10~P17、P01~P04 可配置為觸摸通道
- 1 個單向輸入端口，復用觸摸采樣電容端口CMOD
- 13 個雙向I/O端口，帶SMIT輸入，可配置為漏極開路、內置上拉電阻及下拉電阻
- P10~P17、P01~P04 可配置為觸摸通道
- 1 個單向輸入端口，復用觸摸采樣電容端口CMOD
? 電容式觸摸感應模塊
- 觸控模塊內部集成2.3V的LDO，并采用電荷分享方式實現觸摸檢測，具有很高的可靠性和
- 觸控模塊內部集成2.3V的LDO，并采用電荷分享方式實現觸摸檢測，具有很高的可靠性和
抗干擾能力
- 12 路外部觸摸輸入
- TCH0~TCH5 為高穿透力觸摸通道
- 12 路外部觸摸輸入
- TCH0~TCH5 為高穿透力觸摸通道
? 定時器
- Timer0
• 自動裝載8位定時器，支持預分頻功能
- Timer1
• 自動裝載10位定時器，支持預分頻功能
• 5路獨立的PWM(PWM0~PWM4)
- Timer0
• 自動裝載8位定時器，支持預分頻功能
- Timer1
• 自動裝載10位定時器，支持預分頻功能
• 5路獨立的PWM(PWM0~PWM4)
? CPU保護系統及工作模式
- 3 種系統復位方式：
• 上電復位(POR)
• 低壓復位(LVR)
• 看門狗(WDT)溢出復位
- 支持3種工作模式
• Normal模式：正常工作模式
• STOP模式：低功耗模式，CPU停止工作，外設停止工作
喚醒方式：外部中斷、輸入IO電平變化、WDT溢出
• IDLE模式：僅CPU停止工作，其它外設可以工作
喚醒方式：所有中斷、輸入IO電平變化、WDT溢出
- 內嵌LVR功能，復位閾值可選為： 2.0V、2.2V、2.4V、2.7V、2.9V、3.1V、3.3V、
- 3 種系統復位方式：
• 上電復位(POR)
• 低壓復位(LVR)
• 看門狗(WDT)溢出復位
- 支持3種工作模式
• Normal模式：正常工作模式
• STOP模式：低功耗模式，CPU停止工作，外設停止工作
喚醒方式：外部中斷、輸入IO電平變化、WDT溢出
• IDLE模式：僅CPU停止工作，其它外設可以工作
喚醒方式：所有中斷、輸入IO電平變化、WDT溢出
- 內嵌LVR功能，復位閾值可選為： 2.0V、2.2V、2.4V、2.7V、2.9V、3.1V、3.3V、
3.6V （誤差±1%）
- 內嵌LVD功能，檢測閾值可選為： 2.3V、2.5V、2.9V、4.3V （誤差±1%）
- 內嵌WDT，支持預分頻功能。4檔WDT溢出時間可選：9ms、18ms、144ms、288ms
- 內嵌LVD功能，檢測閾值可選為： 2.3V、2.5V、2.9V、4.3V （誤差±1%）
- 內嵌WDT，支持預分頻功能。4檔WDT溢出時間可選：9ms、18ms、144ms、288ms
? 時鐘系統
- 內部RC高頻振蕩器 8MHz 精度：±0.5%(typ)
- 內部RC低頻振蕩器 32KHz 精度：±15%(typ)
? 工作溫度范圍
- -40℃ ~ +85℃
? 電壓工作范圍
- 2.4V~5.5V(LDO ON)
- 2.2V~5.5V(LDO OFF)
? 抗干擾能力
- HBM ESD：優于5000V
? 封裝形式： SOP16
- 內部RC高頻振蕩器 8MHz 精度：±0.5%(typ)
- 內部RC低頻振蕩器 32KHz 精度：±15%(typ)
? 工作溫度范圍
- -40℃ ~ +85℃
? 電壓工作范圍
- 2.4V~5.5V(LDO ON)
- 2.2V~5.5V(LDO OFF)
? 抗干擾能力
- HBM ESD：優于5000V
? 封裝形式： SOP16

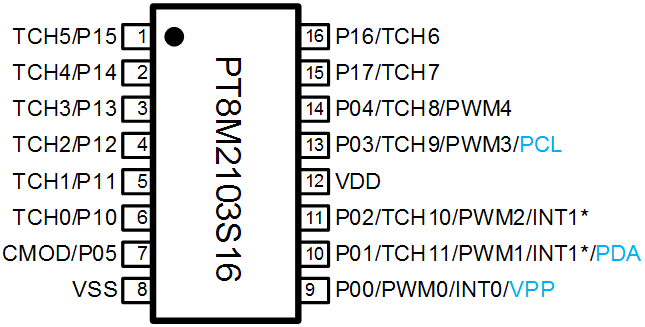

3. 管腳配置
