產品名稱：PT2023 單觸控雙輸出LED 調光調色溫IC
型號： PT2023
產片介紹：PT2023 是一款電容式觸摸控制 ASIC，支持單通道觸摸輸入和雙路 PWM 輸出，主要應用于觸摸調光 LED 燈具，具有低功耗、高抗干擾、寬工作電壓范圍、燈光無頻閃、外圍器件少的突出優勢。
產片介紹：PT2023 是一款電容式觸摸控制 ASIC，支持單通道觸摸輸入和雙路 PWM 輸出，主要應用于觸摸調光 LED 燈具，具有低功耗、高抗干擾、寬工作電壓范圍、燈光無頻閃、外圍器件少的突出優勢。
┄┄┄詳細介紹┄┄┄
1. 概述
PT2023 是一款電容式觸摸控制 ASIC，支持單通道觸摸輸入和雙路 PWM 輸出，主要應用于觸摸調光 LED 燈具，具有低功耗、高抗干擾、寬工作電壓范圍、燈光無頻閃、外圍器件少的突出優勢。
2. 主要特性
● 工作電壓范圍：2.4~5.5V
● 待機電流約 6uA@VDD=5V&CMOD=10nF
● 單通道觸摸輸入
● 雙路 PWM 輸出，頻率 21KHz
● 采用電荷分享方式實現觸摸
● 按鍵最長輸出時間：16 秒（±30%）
● 內置穩壓源、上電復位和低壓復位等硬件模塊
● 內置實時環境自適應、高效數字濾波等軟件算法
● HBM ESD 優于 5KV

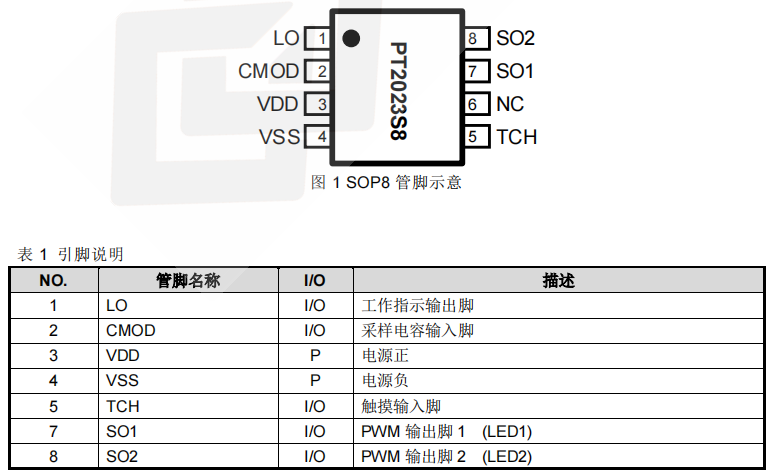

3. 封裝及引腳說明
4. 功能介紹
● 初始上電時，燈為關閉狀態，LO 腳輸出低電平。
● 在關燈狀態，短按觸摸（觸摸持續時間小于 550ms），實現開燈功能，再一次觸摸該按鍵，實現模式的切換（LED1 亮LED2 滅 → LED1 滅 LED2 亮 → LED1 亮 LED2 亮 → LED1 滅 LED2 滅），如此循環。
● 長按觸摸（觸摸持續時間大于 550ms）時，可實現當前模式下燈光無級亮度調節。一次長按觸摸，燈光亮度逐漸增加，松開時燈光亮度停在松開時刻對應的亮度，若長按時間超過 3 秒鐘，則燈光亮度達到最大亮度后不再變化；再一次長按觸摸，燈光亮度逐漸降低，松開時燈光亮度停在松開時刻對應的亮度，若長按時間超過 3 秒鐘，則燈光亮度達到最小亮度后不再變化，燈光的調節范圍 5%-100%，如此循環。
● 短按觸摸和長按觸摸可以在任何時候隨意使用，相互之間功能不受干擾和限制。
● 帶亮度和色溫記憶功能，在電源不斷電的情況下，每次短按觸摸關燈時的色溫和亮度會被記憶，下次點擊觸摸開燈時會停在記憶的亮度。
● LO 在關燈狀態下輸出低電平，開燈狀態下輸出高電平，可用作工作指示。
● 因有物體覆蓋觸摸盤或環境突然變化，可能導致觸摸檢測持續有效。IC 內部觸控算法檢測到輸出有效持續時間達到設定值 16S（±30%）時，系統會回到上電初始狀態，且輸出變?yōu)闊o效。

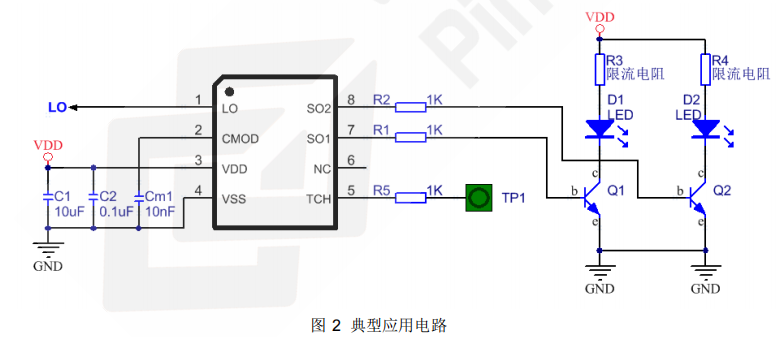

5. 應用電路
