產品名稱：PT2022F 單觸控單輸出 LED 調光 IC
型號： PT2022F
產片介紹：PT2022F 是一款電容式觸摸控制 ASIC，支持單通道觸摸輸入和單路 PWM 輸出，可引腳配置 2 種功能模式。PT2022F 主要應用于觸摸調光 LED 燈具，具有低功耗、高抗干擾、寬工作電壓 范圍、燈光無頻閃、外圍器件少的突出優勢。
產片介紹：PT2022F 是一款電容式觸摸控制 ASIC，支持單通道觸摸輸入和單路 PWM 輸出，可引腳配置 2 種功能模式。PT2022F 主要應用于觸摸調光 LED 燈具，具有低功耗、高抗干擾、寬工作電壓 范圍、燈光無頻閃、外圍器件少的突出優勢。
┄┄┄詳細介紹┄┄┄
1. 產品概述
PT2022F 是一款電容式觸摸控制 ASIC，支持單通道觸摸輸入和單路 PWM 輸出，可引腳配置 2 種功能模式。PT2022F 主要應用于觸摸調光 LED 燈具，具有低功耗、高抗干擾、寬工作電壓 范圍、燈光無頻閃、外圍器件少的突出優勢。
2. 主要特性
● 工作電壓范圍：2.4~5.5V
● 待機電流約 5uA@VDD=5V&CMOD 懸空
● 單通道觸摸輸入,4 檔靈敏度可調
● 單路 PWM 輸出，頻率 20KHZ,無頻閃
● 按鍵最長輸出時間：16 秒（±30%）
● 內置實時環境自適應、高效數字濾波等軟件算法

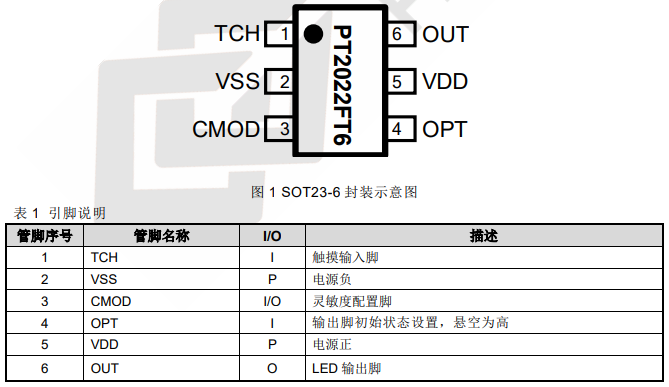

3. 封裝及引腳說明
4. 功能介紹
● TCH 觸摸輸入對應 OUT LED 輸出有兩種模式可選，由 OPT 管腳上電前的輸入狀態來
決定。具體如下：
? OPT 接 VDD 或懸空(模式 1) ：
● TCH 觸控輸入對應 OUT 的 PWM 調光 LED 輸出。初始上電時，燈為關滅狀態。
● 短按觸摸（觸摸持續時間小于 550ms）時，可實現燈光的亮滅控制。一次短按觸
摸，燈亮；再一次短按觸摸，燈滅，如此循環。燈光點亮或關滅時，無亮度緩沖，且
燈光點亮初始亮度固定為 90%占空比。
● 長按觸摸（觸摸持續時間大于 550ms）時，可實現燈光無級亮度調節。一次長按觸
摸，燈光亮度逐漸增加，松開時燈光亮度停在松開時刻對應的亮度，若長按時間超過
3 秒鐘，則燈光亮度達到最大亮度后不再變化；再一次長按觸摸，燈光亮度逐漸降
低，松開時燈光亮度停在松開時刻對應的亮度，若長按時間超過 3 秒鐘，則燈光亮
度達到最亮度后不再變化，如此循環。
● 最低亮度的 PWM 信號占空比為 2%，最高亮度為 100%。關燈情況下長按觸摸也可開
燈，此時按鍵按下后先以 90%亮度點燈，若超過 550ms 后仍未松開，則向下無級調
光。
● 短按觸摸和長按觸摸可以在任何時候隨意使用，相互之間功能不受干擾和限制。? OPT 接 VSS (模式 2)：
● 在模式 1 基礎上增加了亮度記憶功能：在電源不斷電的情況下，每次短按觸摸關燈
時的亮度會被記憶，下次短按觸摸開燈時會以此亮度作為初始亮度。
● 初始上電或斷電后重新上電，第一次開燈的初始亮度固定為 90%占空比，第一次調光
的方向固定為向下調光。
● 未斷電短按開燈后第一次長按調光的方向由之前記憶的亮度值來決定，若記憶亮度值
大于 45%，則向下調光；若記憶亮度值小于 45%，則向上調光。
● 因有物體覆蓋觸摸盤或環境突然變化，可能導致觸摸檢測持續有效。IC 內部觸控算
法檢測到輸出有效持續時間達到設定值 16S（±30%）時，系統會回到上電初始狀態，
且輸出變?yōu)闊o效。

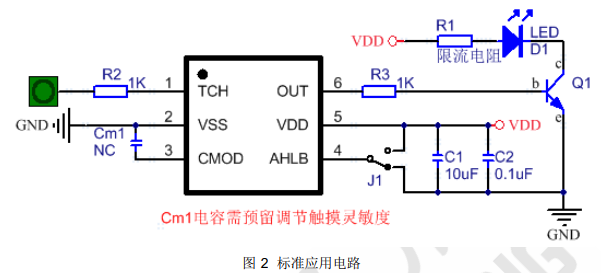

5. 應用電路
6. 靈敏度調節

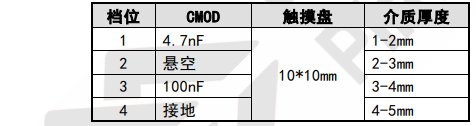

● 觸摸靈敏度由 CMOD 引腳決定，一共分為 4 檔
表 2 靈敏度檔位參考表
7. 電氣參數

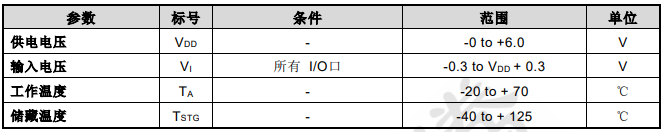

7.1 電氣特性極限參數
表 3 極限參數

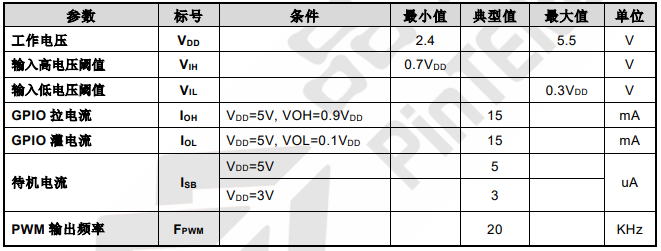

7.2 直流特性
表 4 直流特性（如無特殊說明 VDD = 2.4V~5.5V，Temp = 25ºC）
