產品名稱：PT2031 單觸控單輸出觸摸 IC
型號： PT2031
產片介紹：PT2031 是一款電容式觸摸控制 ASIC，支持單通道觸摸輸入和單路同步開關輸出。適用于霧化器、車載用品、電子玩具、消費類電子產品等領域，具有低功耗、高抗干擾、寬工作電壓范圍的突出優勢。
產片介紹：PT2031 是一款電容式觸摸控制 ASIC，支持單通道觸摸輸入和單路同步開關輸出。適用于霧化器、車載用品、電子玩具、消費類電子產品等領域，具有低功耗、高抗干擾、寬工作電壓范圍的突出優勢。
┄┄┄詳細介紹┄┄┄
1. 產品概述
PT2031 是一款電容式觸摸控制 ASIC，支持單通道觸摸輸入和單路同步開關輸出。適用于霧化器、車載用品、電子玩具、消費類電子產品等領域，具有低功耗、高抗干擾、寬工作電壓范圍的突出優勢。
2. 主要特性
● 工作電壓范圍：2.4~5.5V
● 待機電流約 5uA@VDD=5V&CMOD 懸空
● 單通道觸摸輸入,4 檔靈敏度可調
● 按鍵最長輸出時間：16 秒（±30%）
● 單路同步開關輸出，可引腳配置同步輸出的有效電平
● 內置實時環境自適應、高效數字濾波等軟件算法

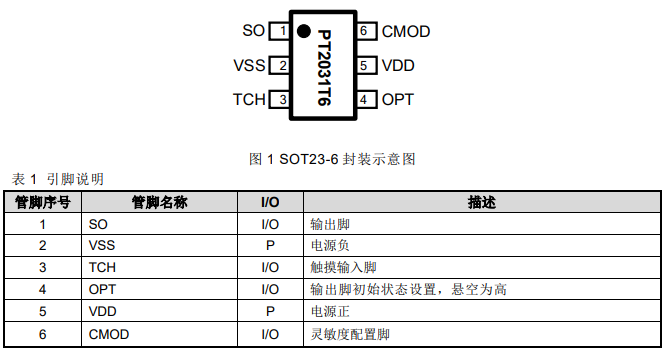

3. 封裝及引腳說明
4. 功能介紹
● SO 上電后的初始輸出狀態由上電前 OPT 的輸入狀態決定。
? OPT 管腳接 VDD（高電平）上電，上電后 SO 輸出高電平；
? OPT 管腳接 GND（低電平）上電，上電后 SO 輸出低電平。
● 按住 TCH 對應 SO 的輸出狀態翻轉，松開后回復初始狀態，實現同步開關。
● 因有物體覆蓋觸摸盤或環境突然變化，可能導致觸摸檢測持續有效。IC 內部觸控算法檢測到輸出有效持續時間達到設定值 16S（±30%）時，系統會回到上電初始狀態，且輸出變?yōu)闊o效。

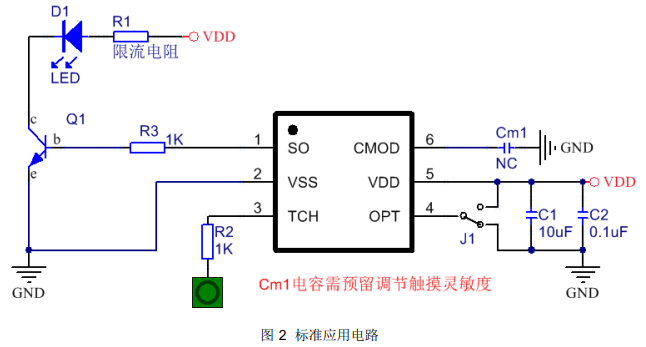

5. 應用電路
6. 靈敏度調節
● 觸摸靈敏度由 CMOD 引腳決定，一共分為 4 檔

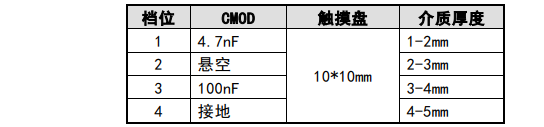

表 2 靈敏度檔位參考表
7. 電氣參數

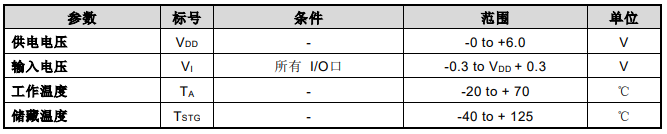

7.1 電氣特性極限參數
表 3 極限參數

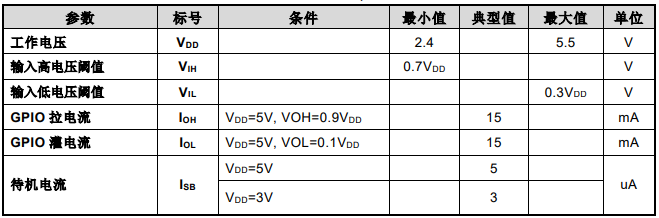

7.2 直流特性
表 4 直流特性（如無特殊說明 VDD = 2.4V~5.5V，Temp = 25ºC）
