產品名稱：PT2046A 三觸控三輸出 IC
型號： PT2046
產片介紹：PT2046A 是一款 3 鍵觸摸檢測芯片。該芯片內建穩壓電路，提供穩定電壓給觸摸感應電路使用，同時內部集成高效完善的觸摸檢測算法，使得芯片具有穩定的觸摸檢測效果。該芯片專為取代傳統按鍵而設計，具有寬工作電壓與低功耗的特性，可廣泛地滿足不同消費類應用的需求。
產片介紹：PT2046A 是一款 3 鍵觸摸檢測芯片。該芯片內建穩壓電路，提供穩定電壓給觸摸感應電路使用，同時內部集成高效完善的觸摸檢測算法，使得芯片具有穩定的觸摸檢測效果。該芯片專為取代傳統按鍵而設計，具有寬工作電壓與低功耗的特性，可廣泛地滿足不同消費類應用的需求。
┄┄┄詳細介紹┄┄┄
1. 產品概述
PT2046A 是一款 3 鍵觸摸檢測芯片。該芯片內建穩壓電路，提供穩定電壓給觸摸感應電路使用，同時內部集成高效完善的觸摸檢測算法，使得芯片具有穩定的觸摸檢測效果。該芯片專為取代傳統按鍵而設計，具有寬工作電壓與低功耗的特性，可廣泛地滿足不同消費類應用的需求。
2. 主要特性
● 工作電壓范圍：2.4~5.5V
● 待機工作電流：典型值 4uA@VDD=3V/無負載
● 上電約 30ms 穩定時間，此期間禁止所有功能
● 內置穩壓源、上電復位和低壓復位等硬件模塊
● 內置實時環境自適應、高效數字濾波、自校準等軟件算法
● 可接外部電容（1~50pF）調整觸摸靈敏度
● 同步型 NMOS 輸出
● 有效鍵最長輸出時間約為 11S
● HBM ESD：大于 4KV
● 封裝形式：SOP8、SOT23-6
● 不可應用于阻容降壓、電源紋波過大的應用場景。僅適用于電池供電且電源紋波較小的應用

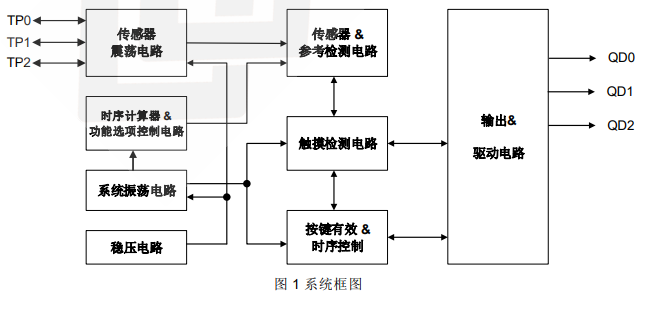

3. 系統框圖

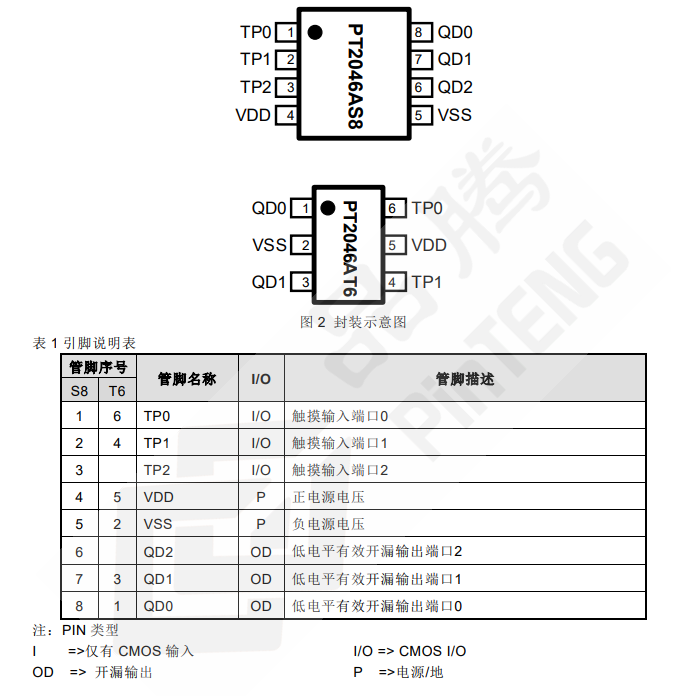

4. 封裝及引腳說明
5. 功能描述
● 靈敏度調整PCB 板上感應焊盤尺寸大小及走線會影響靈敏度，所以靈敏度必須根據實際
應用 PCB 來做調整，因此 PT2046A 提供以下幾種外部靈敏度調整方法：
1）改變觸摸盤尺寸大小若其它條件固定不變，使用一個較大的觸摸盤將會增大靈敏度，反
之靈敏度將下降，但是觸摸盤的尺寸大小也必須是在有效范圍內。
2）改變面板厚度若其它條件固定不變，使用一個較薄的面板會提高靈敏度，反之靈敏度下
降，但是面板的厚度必須低于其最大值。

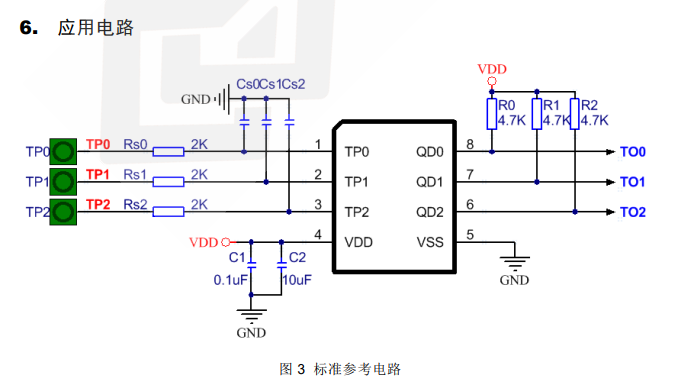

3）改變 Cs0~Cs2(見圖 3)容值的大小若其它條件固定不變，根據各鍵的實際情況調節 Cs
電容值使其達到最佳靈敏度，同時也使各鍵靈敏度達到一致。當 Cs 電容不接時靈敏度
最高，Cs0~Cs2 的容值越大靈敏度越低，Cs 可調節范圍為：1~50pF。
● 有效鍵最長輸出時間
如果因非正常因素造成物體觸摸到按鍵并且電容改變量足夠大，會使觸摸一直有效。為防止此類現象發生設計了有效鍵最長輸出時間設定，PT2046A 最長輸出時間為 11 秒，當物體有效觸摸時間超過設定時間，系統將會返回上電初始化狀態并停止輸出直到下一次觸摸被檢測到。
● 輸出模式
固定為低電平有效同步開漏輸出模式。
● 按鍵操作模式
固定為多鍵模式。
