產品名稱：PT2063 3 通道觸摸 IC
型號： PT2063
產片介紹：PT2063 是一款電容式觸摸控制 ASIC，支持 3 通道觸摸輸入,3 通道觸摸輸出。具有低功耗、高抗干擾、寬工作電壓范圍的突出優勢。
產片介紹：PT2063 是一款電容式觸摸控制 ASIC，支持 3 通道觸摸輸入,3 通道觸摸輸出。具有低功耗、高抗干擾、寬工作電壓范圍的突出優勢。
┄┄┄詳細介紹┄┄┄
1. 產品概述
PT2063 是一款電容式觸摸控制 ASIC，支持 3 通道觸摸輸入,3 通道觸摸輸出。具有低功耗、高抗干擾、寬工作電壓范圍的突出優勢。
2. 主要特性
? 工作電壓范圍：2.4~5.5V
? 待機電流約 10uA@VDD=5V&CMOD 懸空
? 3 通道觸摸輸入，3 通道觸摸輸出
? 按鍵最長輸出時間：16 秒（±30%）
? 內置實時環境自適應、高效數字濾波等軟件算法

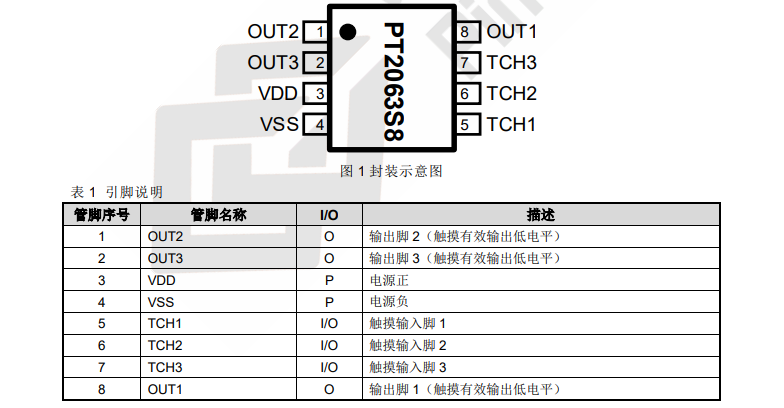

3. 封裝及引腳說明
4. 功能介紹
? OUT 腳上電輸出高電平，觸摸有效輸出低電平
? 因有物體覆蓋觸摸盤或環境突然變化，可能導致觸摸檢測持續有效。IC 內部觸控算法檢測到輸 出有效持續時間達到設定值 16S（±30%）時，系統會回到上電初始狀態，且輸出變?yōu)闊o效。

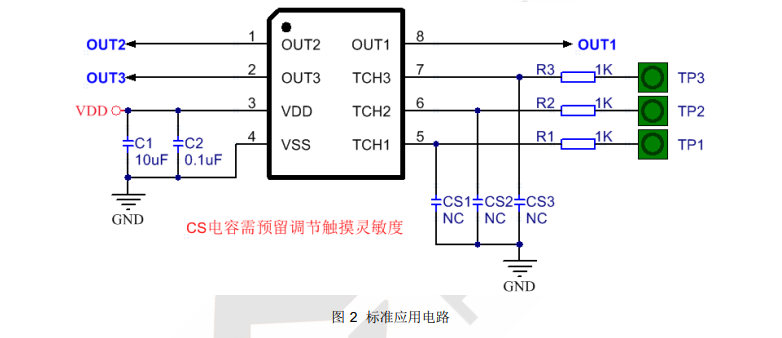

5. 應用電路
6. 靈敏度調節
? PCB 板上感應焊盤尺寸大小及走線會影響靈敏度，所以靈敏度必須根據實際應用 PCB 來做調整，因此 PT2046A 提供以下幾種外部靈敏度調整方法：
1） 改變觸摸盤尺寸大小
若其它條件固定不變，使用一個較大的觸摸盤將會增大靈敏度，反之靈敏度將下降，但是觸摸盤的尺寸大小也必須是在有效范圍內。
2） 改變面板厚度
若其它條件固定不變，使用一個較薄的面板會提高靈敏度，反之靈敏度下降，但是面板的厚度必須低于其最大值。
3） 改變 Cs1~Cs3(見圖 2)容值的大小
若其它條件固定不變，根據各鍵的實際情況調節 Cs 電容值使其達到最佳靈敏度，同時也使各鍵靈敏度達到一致。當 Cs 電容不接時靈敏度最高，Cs1~Cs3 的容值越大靈敏度越低，Cs 可調節范圍為：1~20pF 一般取值 5 pF（觸摸盤 10*10mm 介質厚度 3mm）
7. 電氣參數

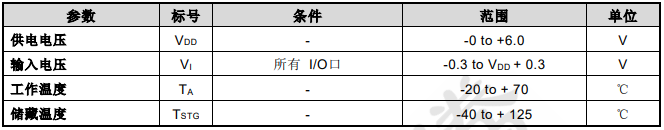

7.1 電氣特性極限參數
表 2 極限參數

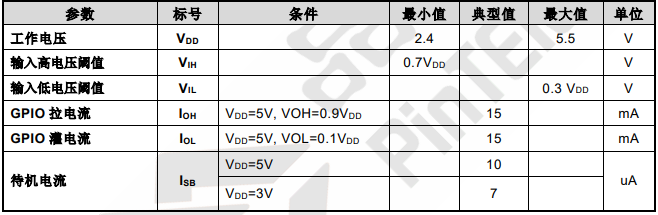

7.2 直流特性
表 3 直流特性（如無特殊說明 VDD = 2.4V~5.5V，Temp = 25ºC）
