產品名稱：PT2064 4 通道觸摸 IC
型號： PT2064
產片介紹：PT2064 是一款電容式觸摸控制 ASIC，支持 4 通道觸摸輸入,1 線碼值輸出。具有低功耗、高抗干擾、寬工作電壓范圍的突出優勢。
產片介紹：PT2064 是一款電容式觸摸控制 ASIC，支持 4 通道觸摸輸入,1 線碼值輸出。具有低功耗、高抗干擾、寬工作電壓范圍的突出優勢。
┄┄┄詳細介紹┄┄┄
1. 產品概述
PT2064 是一款電容式觸摸控制 ASIC，支持 4 通道觸摸輸入,1 線碼值輸出。具有低功耗、高抗干擾、寬工作電壓范圍的突出優勢。
2. 主要特性
● 工作電壓范圍：2.4~5.5V
● 待機電流約 10uA@VDD=5V&CMOD 懸空
● 4 通道觸摸輸入，1 線碼值輸出
● 按鍵最長輸出時間：16 秒（±30%）
● 內置實時環境自適應、高效數字濾波等軟件算法

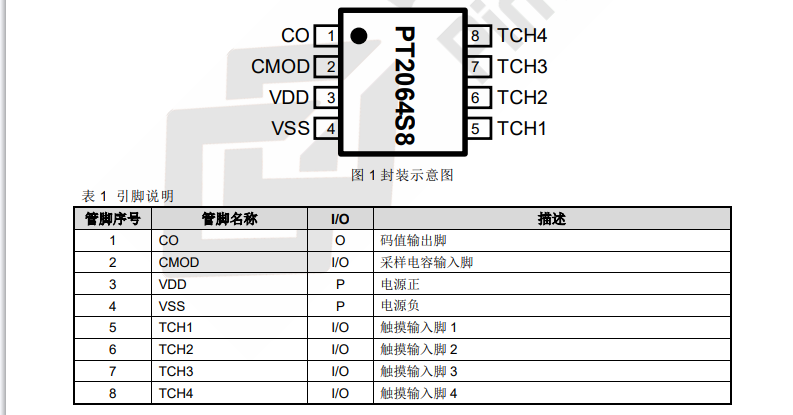

3. 封裝及引腳說明
4. 功能介紹
● 按鍵有效輸出碼值，無效輸出低電平

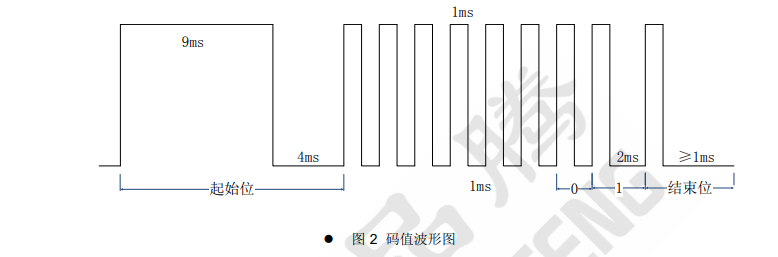

● 碼值由 起始碼+8 位數據碼+1 位結束碼 組成。高位先發，低 4 位有效。 TCH0 對應
BIT0，TCH1 對應 BIT1 以此類推。按鍵有觸摸時對應的碼位發 1 碼，否則發 0 碼
● 因有物體覆蓋觸摸盤或環境突然變化，可能導致觸摸檢測持續有效。IC 內部觸控算法
檢測到輸出有效持續時間達到設定值 16S（±30%）時，系統會回到上電初始狀態，且
輸出變?yōu)闊o效。

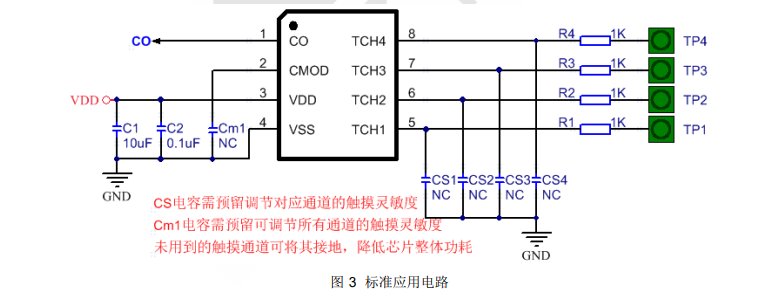

5. 應用電路
6. 靈敏度調節
● 芯片提供以下幾種靈敏度調整方法：
1） 改變觸摸盤尺寸大小若其它條件固定不變，使用一個較大的觸摸盤將會增大靈敏度，反
之靈敏度將下降。
2） 改變面板厚度若其它條件固定不變，使用一個較薄的面板會提高靈敏度，反之靈敏度下
降。
3） 所有通道觸摸靈敏度粗調可由 CMOD 引腳決定，一共分為 4 檔

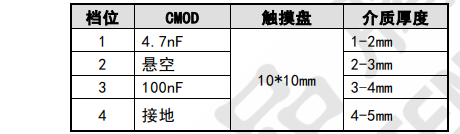

表 2 靈敏度檔位參考表
4） 單通道觸摸靈敏度細調可改變 Cs1~Cs4(見圖 3)容值的大小實現若其它條件固定不變，根
據各鍵的實際情況調節 Cs 電容值使其達到最佳靈敏度，同時也使各鍵靈敏度達到一致。
當 Cs 電容不接時靈敏度最高，Cs1~Cs3 的容值越大靈敏度越低，Cs 可調節范圍
為： 1~20pF
7. 電氣參數
7.1 電氣特性極限參數

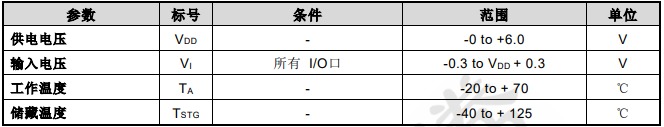

表 3 極限參數
7.2 直流特性

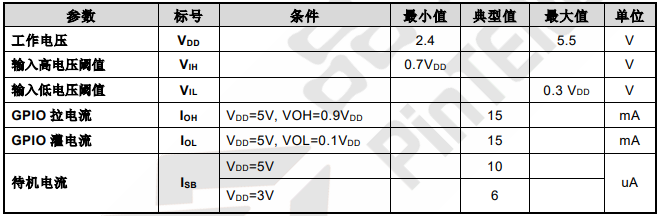

表 4 直流特性（如無特殊說明 VDD = 2.4V~5.5V，Temp = 25ºC）
