產品名稱：PT8026N 六觸控六輸出 IC
型號： PT8026N
產片介紹：PT8026N 是一款電容式觸摸控制 ASIC，支持 6 通道觸摸輸入，一對一同步 NMOS 開漏輸出。算法帶有自補償功能，具有低功耗、高抗干擾、寬工作電壓范圍、高穿透力的突出優勢。
產片介紹：PT8026N 是一款電容式觸摸控制 ASIC，支持 6 通道觸摸輸入，一對一同步 NMOS 開漏輸出。算法帶有自補償功能，具有低功耗、高抗干擾、寬工作電壓范圍、高穿透力的突出優勢。
┄┄┄詳細介紹┄┄┄
1. 產品概述
PT8026N 是一款電容式觸摸控制 ASIC，支持 6 通道觸摸輸入，一對一同步 NMOS 開漏輸出。算法帶有自補償功能，具有低功耗、高抗干擾、寬工作電壓范圍、高穿透力的突出優勢。
2. 主要特性
● 工作電壓范圍：2.4~5.5V
● 工作電流：3mA（正常模式）；20uA（低功耗模式）@VDD=5V&CMOD=10nF
● 6 通道觸摸輸入
● 一對一直接同步 NMOS 開漏輸出，未按鍵時為高阻態，按鍵為低電平輸出
● 算法可自補償修正觸摸通道差異或走線長短不一致情況
● CMOD 腳外接電容可調節靈敏度，電容越大靈敏度越高
● 具有防水功能，當水漫或成片水珠覆蓋在觸摸面板時，按鍵仍可有效判別
● 內置穩壓源、上電復位和低壓復位等硬件模塊
● 內置實時環境自適應、高效數字濾波等軟件算法
● 所有輸出引腳無論是否使用均需接上拉電阻，否則會導致休眠狀態下功耗變大
● HBM ESD 優于 5KV

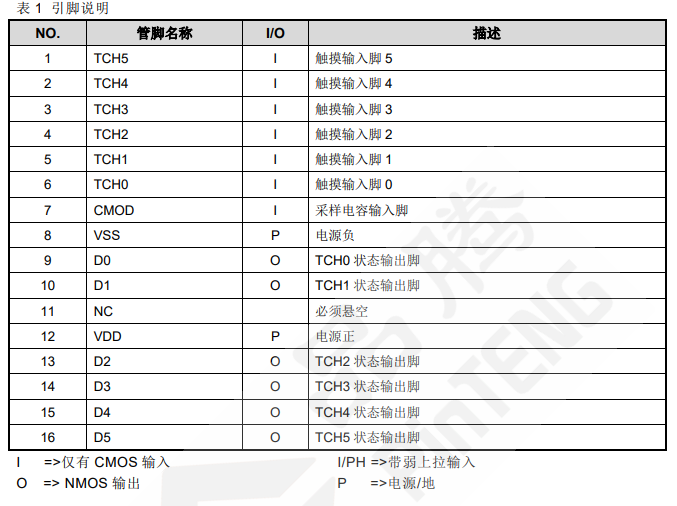

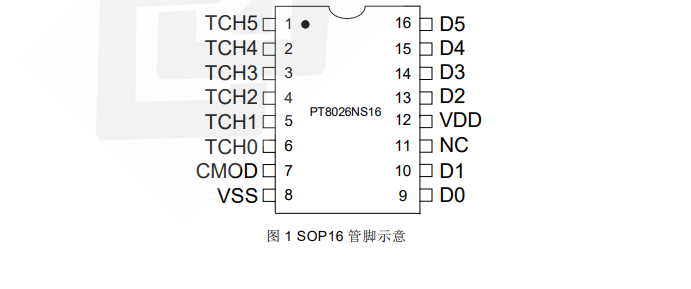

3. 封裝及引腳說明
4. 功能介紹
● 芯片采用一對一直接輸出，未按鍵時為開漏高阻輸出，按鍵為低電平輸出
● 按鍵有效輸出連續超過 10 秒，芯片復位
● 可分辨水與手指差異，當水漫或成片水珠覆蓋在觸摸面板時，按鍵仍可有效判別。但水
不可于觸摸按鍵盤上形成“水柱”
● 持續無按鍵超過 4 秒時，芯片進入低功耗模式
● 環境自適應功能，可隨環境的溫濕度變化調整參考值，確保按鍵判斷正常工作
● 內置穩壓源及抗電源紋波的濾波算法程序，對電源紋波的干擾有很好的耐受能力
● 算法可自補償修正觸摸通道差異或走線長短不一致情況，使每路通道靈敏度保持一致
