產品名稱：PT8028S 八觸控 BCD 輸出 IC
型號： PT8028S
產片介紹：PT8028S 是一款電容式觸摸控制 ASIC，支持 8 通道觸摸輸入，二進制 BCD 編碼和有效按鍵指示輸出。算法帶有自補償功能，高抗干擾（可通過 10V 動態 CS 測試）、寬工作電壓范圍、高穿透力的突出優勢。廣泛應用于小家電、智能安防、物聯網控制等工業級應用領域。
產片介紹：PT8028S 是一款電容式觸摸控制 ASIC，支持 8 通道觸摸輸入，二進制 BCD 編碼和有效按鍵指示輸出。算法帶有自補償功能，高抗干擾（可通過 10V 動態 CS 測試）、寬工作電壓范圍、高穿透力的突出優勢。廣泛應用于小家電、智能安防、物聯網控制等工業級應用領域。
┄┄┄詳細介紹┄┄┄
1. 產品概述
PT8028S 是一款電容式觸摸控制 ASIC，支持 8 通道觸摸輸入，二進制 BCD 編碼和有效按鍵指示輸出。算法帶有自補償功能，高抗干擾（可通過 10V 動態 CS 測試）、寬工作電壓范圍、高穿透力的突出優勢。廣泛應用于小家電、智能安防、物聯網控制等工業級應用領域。
2. 主要特性
● 工作電壓范圍：2.4~5.5V
● 工作電流：3mA（正常模式）@VDD=5V&CMOD=10nF
● 8 通道觸摸輸入
● 二進制 BCD 編碼輸出（上電 D2~D0=111）
● 當前觸摸按鍵有效后，BCD 編碼輸出狀態會維持到下次按鍵才改變
● 提供按鍵承認輸出，有按鍵時輸出低電平，無按鍵輸出高電平
● 算法可自補償修正觸摸通道差異或走線長短不一致情況
● CMOD 腳外接電容可調節靈敏度，電容越大靈敏度越高
● 具有防水功能，當水漫或成片水珠覆蓋在觸摸面板時，按鍵仍可有效判別
● 內置穩壓源、上電復位和低壓復位等硬件模塊
● 內置實時環境自適應、高效數字濾波等軟件算法
● 抗電源紋波能力強，可抵抗<0.5V 的電源紋波，不影響芯片正常工作，不誤動
● 超強抗 EMC 能力，可通過 10V 動態 CS 測試
● 抗 RF 干擾能力強，同類型產品中，抗對講機等大功率 RF 發射設備的干擾時具有優異表現。
● HBM ESD 優于 5KV

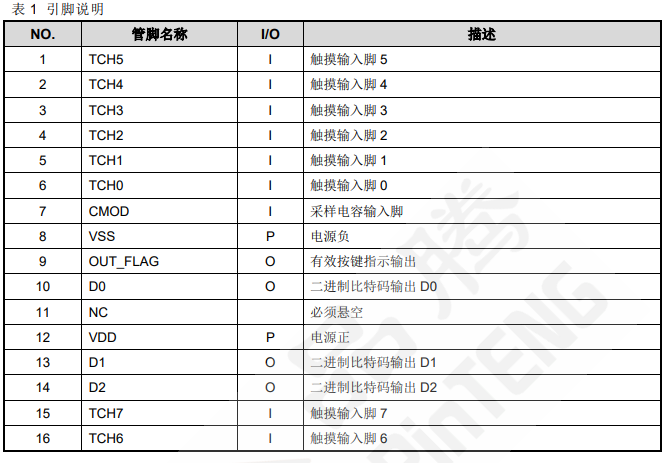

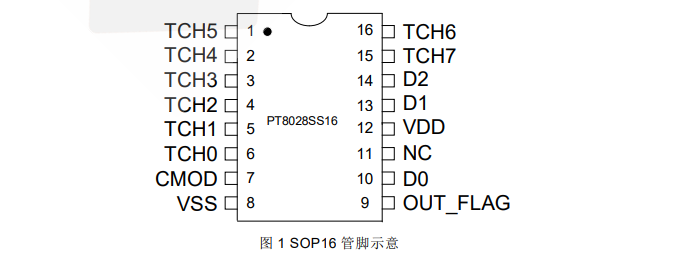

3. 封裝及引腳說明
4. 功能介紹
● 芯片采用 3 線 BCD 編碼輸出按鍵鍵值
● 8 鍵觸摸輸入，只支持單鍵輸出，即同一時刻只能輸出一組鍵值
● 當前觸摸按鍵有效后，BCD 編碼輸出當前鍵值并維持到下次按鍵才改變
● OUT_FLAG 為有效按鍵指示輸出，有按鍵時輸出低電平，無按鍵輸出高電平
● 按鍵有效輸出連續超過 10 秒，芯片復位
● 可分辨水與手指差異，當水漫或成片水珠覆蓋在觸摸面板時，按鍵仍可有效判別。但水不可于觸摸按鍵盤上形成“水柱”
● 環境自適應功能，可隨環境的溫濕度變化調整參考值，確保按鍵判斷正常工作
● 內置穩壓源及抗電源紋波的濾波算法程序，對電源紋波的干擾有很好的耐受能力
● 算法可自補償修正觸摸通道差異或走線長短不一致情況，使每路通道靈敏度保持一致表

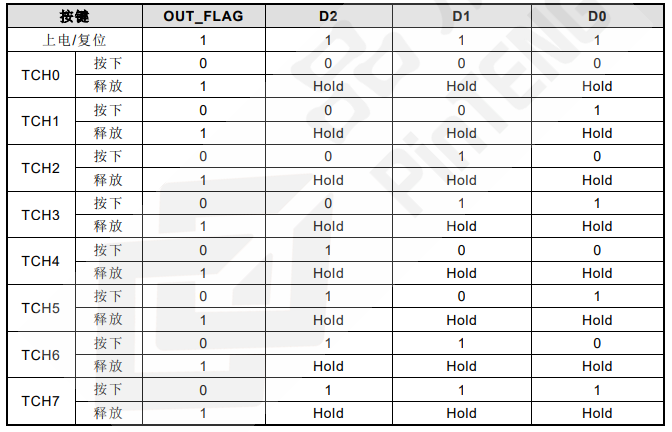

2 輸出鍵值表
5. CS測試注意事項
● CS 測試認證，是針對系統的一個測試項，并非只是針對芯片本身，硬件設計人員需按 EMC 設計要求，對電路進行針對性的設計。
● CS 測試與供電電源息息相關，不同的電源，不同的 PCB LAYOUT 都會對測試結果造成影響。
● 芯片供電電源必須為可通過 EMC 測試認證的電源。

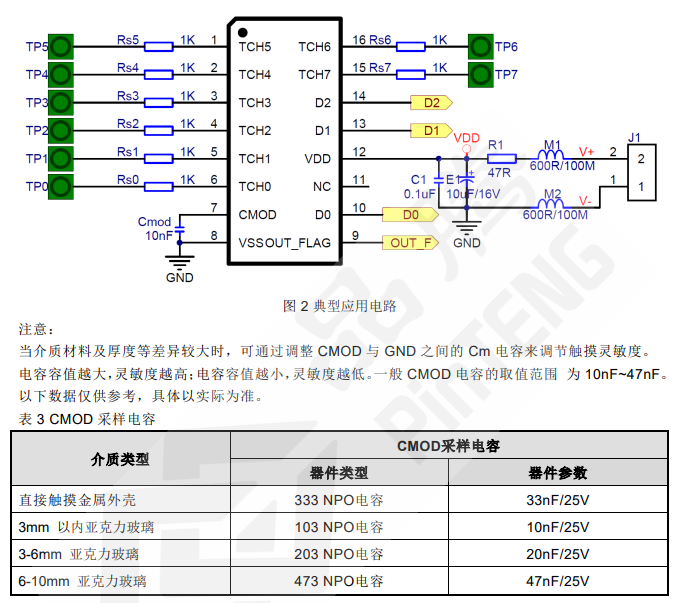

6. 應用電路
