DC-DC升壓
產品名稱：HT71663 13V,12A全集成同步升壓轉換器
型號： HT71663
產片介紹： HT71663是一款高功率、全集成升壓轉換器，集成16mΩ功率開關管和23mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。 ? HT71663具有2 7V至13V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備10A開關電流能力，并且能夠提供最高13V的輸出電壓。
產片介紹： HT71663是一款高功率、全集成升壓轉換器，集成16mΩ功率開關管和23mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。 ? HT71663具有2 7V至13V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備10A開關電流能力，并且能夠提供最高13V的輸出電壓。
┄┄┄詳細介紹┄┄┄
■ 概述
HT71663是一款高功率、全集成升壓轉換器，集成16mΩ功率開關管和23mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HT71663具有2.7V至13V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備10A開關電流能力，并且能夠提供最高13V的輸出電壓。
HT71663采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下，HT71663工作在PWM 模式。在輕負載條件下，該器件工作在可提高效率的PFM模式。HT71663還支持可編程的軟啟動，以及可調節的開關峰值電流限制。
此外，該器件還提供有14V輸出過壓保護、逐周期過流保護和熱關斷保護。
■ 特性
? 輸入電壓范圍VIN：2.7V-13V
? 輸出電壓范圍VOUT：4.5V-13V
? 內部固定峰值電流：10A
? 高轉換效率：
93% (VIN = 7.4V, VOUT=12V, IOUT =3A)
92% (VIN = 3.6V, VOUT=9V, IOUT =1A)
?低關斷功耗，關斷電流1uA
?內部固定開關頻率：~450kHz
?可編程軟啟動
?輸出過壓 (14V)、逐周期過流、熱關斷等保護
?ESSOP10，無鉛超薄封裝
■ 應用
?快充移動電源 ? 電子煙
?USB TYPE-C 電源傳輸 ? 拉桿音箱
?平板電腦，筆記本電腦 ? POS機終端

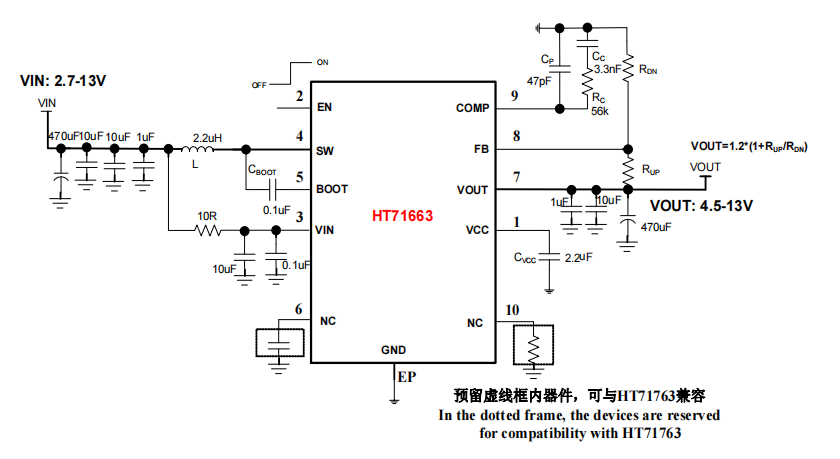

■ 典型應用圖
