產品名稱:NS2304X 系列 PFM 同步升壓變換器兼容QX2304 ME2188
型號: NS2304
產片介紹:?NS2304X 系列產品是一款低功耗、高效率、高 頻率的 PFM 控制同步升壓 DC-DC 轉換器。 ?NS2304X 外圍僅需要三個元器件就可以實現系統升壓工作。將較低的輸入電壓升壓至所需的輸出工作電壓。非常適合便攜式干電池應用場合。
產片介紹:?NS2304X 系列產品是一款低功耗、高效率、高 頻率的 PFM 控制同步升壓 DC-DC 轉換器。 ?NS2304X 外圍僅需要三個元器件就可以實現系統升壓工作。將較低的輸入電壓升壓至所需的輸出工作電壓。非常適合便攜式干電池應用場合。
┄┄┄詳細介紹┄┄┄
1 說明
NS2304X 系列產品是一款低功耗、高效率、高 頻率的 PFM 控制同步升壓 DC-DC 轉換器。
NS2304X 外圍僅需要三個元器件就可以實現系統升壓工作。將較低的輸入電壓升壓至所需的輸出工作電壓。非常適合便攜式干電池應用場合。
NS2304X 系列輸出電壓有 1.8V-5V 的規格可擇。
NS2304X系列有多種封裝形式可供選擇。NS2304 采用 SOT23-5L 的封裝形式,其帶有 EN 使能控制引腳。NS2304A/B/C/D 分別采用 SOT23-3L、SOT89-3L、TO92-3L 和 TO92S-3L 的封裝形式。
2 特性?
● 低靜態電流 [email protected]?
● 低關斷電流<1uA?
● 輸出電壓精度±2.5%?
● 可選輸出電壓范圍:1.8V-5.0V(步進 0.1V)?
● 最高頻率 300kHz?
● 只需三個外圍元器件
3 應用范圍?
● 干電池應用電子設備?
● 數碼相機、電子詞典、血壓計、MP3、遙控玩具、無線耳機、醫療器械、防丟器、汽車防盜器、等手持電子設備

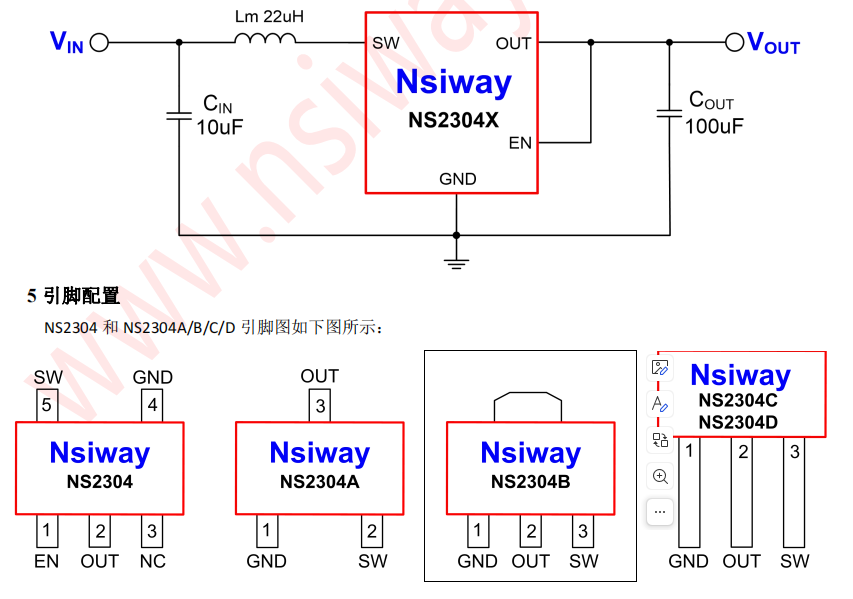

4 典型應用電路
