DC-DC降壓

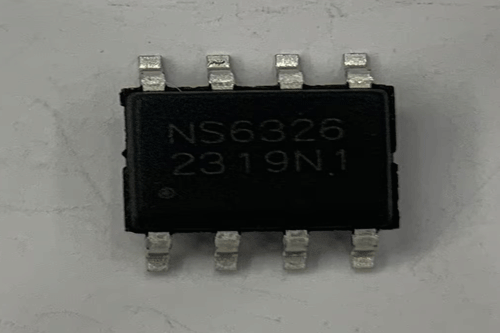

產品名稱：NS6326 4-30V 輸入 5V/3A 輸出同步降壓穩壓器
型號： NS6326
產片介紹：NS6326 是支持高電壓輸入的同步降壓電源管理芯片，在4~30V 的寬輸入電壓范圍內可實現3A的連續電流輸出。NS6326 具有優秀的恒壓 恒流(CC CV)特性。NS6326 采用電流模式的環路控制原理，實現了快速的動態響應。
產片介紹：NS6326 是支持高電壓輸入的同步降壓電源管理芯片，在4~30V 的寬輸入電壓范圍內可實現3A的連續電流輸出。NS6326 具有優秀的恒壓 恒流(CC CV)特性。NS6326 采用電流模式的環路控制原理，實現了快速的動態響應。
┄┄┄詳細介紹┄┄┄
1 說明
NS6326 是支持高電壓輸入的同步降壓電源管理芯片，輸入電壓在寬范圍內可實現 3A 的連續電流
輸出。NS6326 具有優秀的恒壓/恒流(CC/CV)特性。
NS6326 采用電流模式的環路控制原理，實現了快速的動態響應。NS6326 工作開關頻率為 130kHz，具有良好的 EMI 特性。
另外，芯片包含多重保護功能：過溫保護，輸出短路保護和輸入欠壓/過壓保護等。
NS6326 采用 SOP8 的標準封裝。
2 特性
● 寬輸入電壓范圍：4V-30V
● 效率可高達 92%以上
● 超高恒流精度：±5%
● 恒壓精度：±5%
● 無需外部補償
● 開關頻率：130kHz
● 輸入欠壓/過壓、輸出短路和過熱保護
● SOP-8 封裝
● 輸出電流：3A
3 應用范圍
● 車載充電器/適配器
● 電池充電器

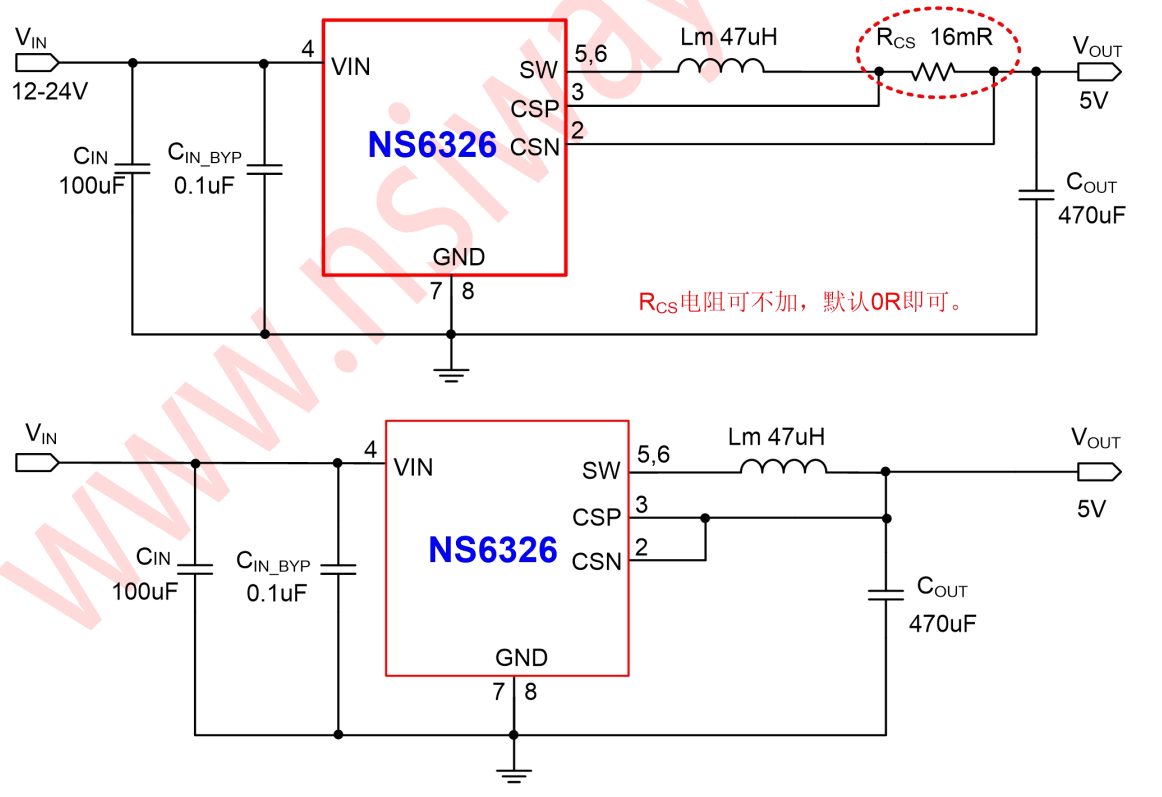

4 典型應用電路
