DC-DC降壓
產品名稱：LN5016 1.5A/40V輸入，800kHz同步降壓轉換器
型號： LN5016
產片介紹：? LN5016是一種電流模式單片降壓開關穩壓器。LN5016工作在4 5V~40V的輸入范圍內，通過兩個集成的N溝道MOSFET提供1 5A的連續輸出電流。內部同步電源開關提供高效率，而無需使用外部肖特基二極管。在輕負載下，調節器工作在低頻，以保持高效率和低輸出紋波。電流模式控制提供嚴格的負載瞬態響應和逐周
產片介紹：? LN5016是一種電流模式單片降壓開關穩壓器。LN5016工作在4 5V~40V的輸入范圍內，通過兩個集成的N溝道MOSFET提供1 5A的連續輸出電流。內部同步電源開關提供高效率，而無需使用外部肖特基二極管。在輕負載下，調節器工作在低頻，以保持高效率和低輸出紋波。電流模式控制提供嚴格的負載瞬態響應和逐周
┄┄┄詳細介紹┄┄┄
■ 概述
LN5016是一種電流模式單片降壓開關穩壓器。LN5016工作在4.5V~40V的輸入范圍內，通過兩個集成的N溝道MOSFET提供1.5A的連續輸出電流。內部同步電源開關提供高效率，而無需使用外部肖特基二極管。在輕負載下，調節器工作在低頻，以保持高效率和低輸出紋波。電流模式控制提供嚴格的負載瞬態響應和逐周期電流限制。
LN5016具有短路保護、熱保護、電流失控保護和輸入欠壓鎖定功能，保證了穩定性
LN5016采用6引腳SOT23-6封裝，它提供了一個緊湊的解決方案與最少的外部元件。
■ 特點
● 4.5V至40V輸入電壓范圍
1.5A輸出電流
1.5A輸出電流
● 高效率:高達95%
● 無需肖特基二極管
● 0.8V參考電壓
● 斜率補償電流模式控制
● 出色的線路和負載瞬態響應
● 綜合內部補償
● 穩定的低ESR陶瓷輸出電容
● 輸入欠壓鎖定
● 短路保護
● 熱停機
● 勵磁涌流限制和軟起動
● -40攝氏度至+125攝氏度溫度范圍
● 無需肖特基二極管
● 0.8V參考電壓
● 斜率補償電流模式控制
● 出色的線路和負載瞬態響應
● 綜合內部補償
● 穩定的低ESR陶瓷輸出電容
● 輸入欠壓鎖定
● 短路保護
● 熱停機
● 勵磁涌流限制和軟起動
● -40攝氏度至+125攝氏度溫度范圍
■ 應用
● 分布式電源系統
● 汽車系統
● 高壓功率轉換
● 工業電源系統
● 電池供電系統

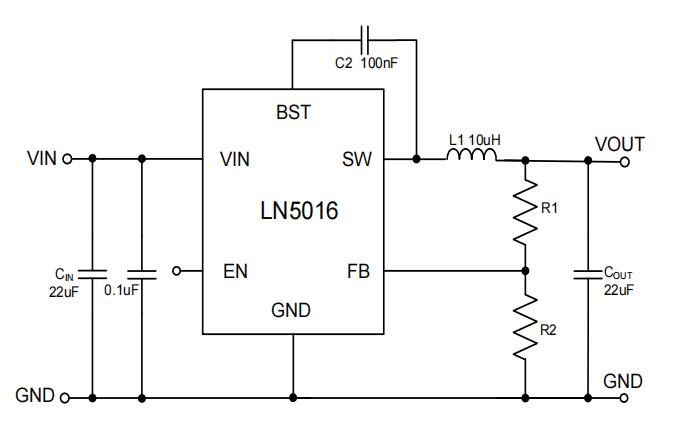

■ 典型應用圖
