DC-DC降壓
產品名稱：NS6118 100V 輸入 2A 輸出異步降壓穩壓器
型號： NS6118
產片介紹：NS6118 是一款支持寬電壓輸入的異步降壓 DC-DC 穩壓芯片。內置有一個高邊 NMOS 管能夠提供 2A 的輸出電流能力。NS6118 采用固定頻率的電流環路控制原理，能實現快速的動態響應。其工作的開關頻率為150kHz，在輕載時采用跳頻模式工作以提高效率的同時降低待機功耗。
產片介紹：NS6118 是一款支持寬電壓輸入的異步降壓 DC-DC 穩壓芯片。內置有一個高邊 NMOS 管能夠提供 2A 的輸出電流能力。NS6118 采用固定頻率的電流環路控制原理，能實現快速的動態響應。其工作的開關頻率為150kHz，在輕載時采用跳頻模式工作以提高效率的同時降低待機功耗。
┄┄┄詳細介紹┄┄┄
1 說明
NS6118 是一款支持寬電壓輸入的異步降壓DC-DC穩壓芯片。內置有一個高邊 NMOS 管能夠提供 2A 的輸出電流能力。NS6118 采用電流模式的環路控制原理，實現了快速的動態響應。芯片還集成有過溫保護，輸出短路保護和輸入欠壓保護等多重保護功能。
NS6118 采用 ESOP8 的標準封裝。
2 特性
● 寬輸入電壓范圍：8V-100V
● 最大 2A 輸出電流
● 電感最大峰值電流可調節
● 低待機功耗
● 外置 FB 引腳，輸出電壓可調節
● 支持 EN 使能控制
● 異步降壓開關頻率 150KHz
● 內置軟啟動
● 內置過溫保護、輸出短路保護
● 封裝形式 ESOP8
3 應用范圍
● GPS 追蹤器
● 車載恒壓電源
● 高壓輸入 LED 燈應用電源燈等

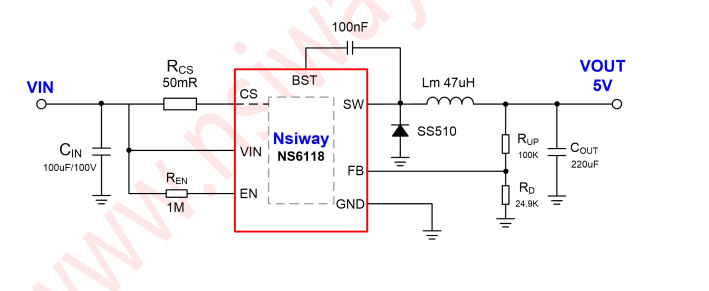

4 典型應用電路
