DC-DC降壓
產品名稱：PL86051 60V5A同步降壓轉換器
型號： PL86051
產片介紹：PL86051是一款高壓降壓轉換器，專為輸入電壓高達60V的高性能同步降壓DC-DC應用而設計。PL86051集成了一個高效率同步降壓開關穩壓器，包括一個60V、20mΩ高側和一個60V、20mΩ低側 MOSFET，可在12V至60V寬工作輸入電壓范圍內提供5A連續負載電流。
產片介紹：PL86051是一款高壓降壓轉換器，專為輸入電壓高達60V的高性能同步降壓DC-DC應用而設計。PL86051集成了一個高效率同步降壓開關穩壓器，包括一個60V、20mΩ高側和一個60V、20mΩ低側 MOSFET，可在12V至60V寬工作輸入電壓范圍內提供5A連續負載電流。
┄┄┄詳細介紹┄┄┄
1、產品特征：
• 12V-60V寬范圍工作輸入電壓
• 5A持續輸出電流能力
• 集成高側60V,20mΩ 和低側60V, 20mΩ功率場效應管開關
• 可調50kHz-500kHz開關頻率
• 精密參考電壓 (1.2 V)
• 可編程軟啟動器，具備預偏置負載能力
• 可編程的使能延時關閉能力
• 可編程過載保護功能，配備0.2S空白計時器和防抖動功能
• 可編程逐周期電流限制保護功能
• 可編程輸入欠壓鎖定功能
• 可編程輸入過壓鎖定保護功能
• 支持輸出過壓保護
• 支持過溫保護
• 采用QFN5x5mm-32L封裝

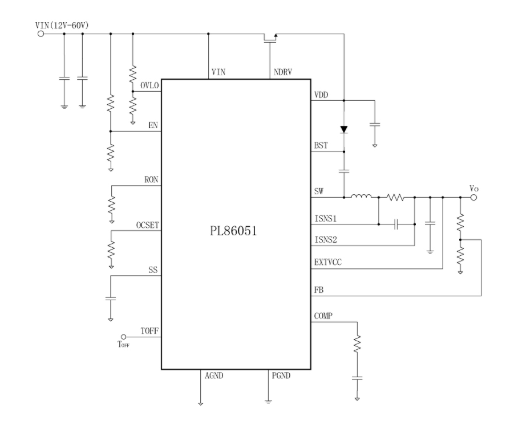

2、應用原理圖
3、產品描述
PL86051是一款高壓降壓轉換器，專為輸入電壓高達60V的高性能同步降壓DC-DC應用而設計。PL86051集成了一個高效率同步降壓開關穩壓器，包括一個60V、20mΩ高側和一個60V、20mΩ低側 MOSFET，可在12V至60V寬工作輸入電壓范圍內提供5A連續負載電流。
PL86051開關頻率可在50kHz至500kHz范圍內進行編程，從而可以靈活地調整效率和尺寸。對于低電壓應用，可以使用內部1.2 V參考電壓精確調節輸出電壓。保護功能包括用戶可編程的欠壓鎖定、過壓鎖定和過流保護。在停機模式下，電源電流降至20μA以下。 PL86051是汽車信息娛樂應用、電信總線轉換器等的不錯選擇。
4、典型應用場景
• 48V非隔離式直流-直流轉換器
• 汽車應用
• 通訊總線轉換器
• 通用
• USB Type-C 電源傳輸技術
• 工業直流-直流電機伺服器
