DC-DC降壓
產品名稱：PL8322 同步降壓轉換器
型號： P18322
產片介紹：PL8322集成了高效率的同步降壓開關功率管，其中包括高側36V、76mΩ和低側36V、52mΩ MOSFET，以提供3 1A的連續負載電流，工作輸入電壓范圍為6 5V至30V，并具有33V的輸入過壓保護。峰值電流模式控制提供快速的瞬態響應和逐周期電流限制。
產片介紹：PL8322集成了高效率的同步降壓開關功率管，其中包括高側36V、76mΩ和低側36V、52mΩ MOSFET，以提供3 1A的連續負載電流，工作輸入電壓范圍為6 5V至30V，并具有33V的輸入過壓保護。峰值電流模式控制提供快速的瞬態響應和逐周期電流限制。
┄┄┄詳細介紹┄┄┄
1、產品特征：
• 3.1A持續輸出電流能力
• 6.5V-36V的寬范圍輸入電壓，同時具備33V的輸入電壓保護
• 維持40V輸入電壓峰值
• 集成高側36V, 76mΩ和低側36V, 52mΩ功率場效應管
• 高達95%效率
• 逐周期恒壓和恒流模式控制
• 可配置線路衰減補償功能
• 可配置充電電流限制功能
• 可編程軟啟功能，可限制充電時的瞬間電流
• 內部補償以節省外部器件
• 使用低等效串聯電阻（ESR）的陶瓷輸出電容器也能輸出穩定
• 固定100KHz開關頻率
• 支持輸入欠壓保護，輸出過壓保護
• 支持過溫保護
• 軟啟動時間可通過外部編程控制
• 33V輸入電壓保護，可防止功率場效應管在高電壓，高電流情況工作
• 在輕載模式下采用脈沖跳頻模式以提升輕載效率
• 熱增強型ESOP-8封裝

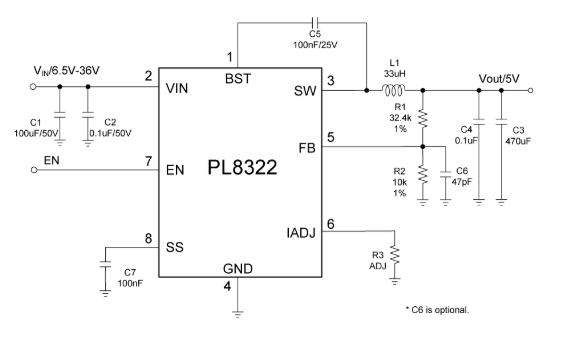

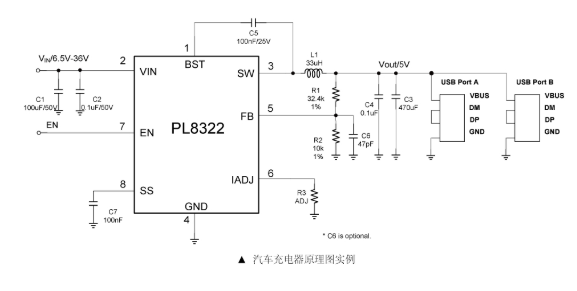

2、應用原理圖
3、產品描述
PL8322集成了高效率的同步降壓開關功率管，其中包括高側36V、76mΩ和低側36V、52mΩ MOSFET，以提供3.1A的連續負載電流，工作輸入電壓范圍為6.5V至30V，并具有33V的輸入過壓保護。峰值電流模式控制提供快速的瞬態響應和逐周期電流限制。
PL8322具有可配置的線路壓降補償和可配置的充電電流限制。CC/CV模式控制在恒流充電和恒壓充電階段之間提供平滑的過渡。內置軟啟動防止在升壓時的涌入電流。
4、典型應用場景
• 車載充電器
• 便攜式充電器
• 通用型USB充電器
• 通用型直流-直流充電器
