DC-DC降壓
產品名稱：PL82051 同步降壓轉換器
型號： PL82051
產片介紹：PL82051是一款單片同步降壓調節器，具有從4 6V到33V的寬輸入電壓范圍。采用內部斜坡補償?shù)碾娏髂Ｊ娇刂疲詼p少元件數量。它還具有輕負載脈沖跳過模式，這允許在輕負載時減少?gòu)妮斎腚娫吹较到y(tǒng)的功耗。
產片介紹：PL82051是一款單片同步降壓調節器，具有從4 6V到33V的寬輸入電壓范圍。采用內部斜坡補償?shù)碾娏髂Ｊ娇刂疲詼p少元件數量。它還具有輕負載脈沖跳過模式，這允許在輕負載時減少?gòu)妮斎腚娫吹较到y(tǒng)的功耗。
┄┄┄詳細介紹┄┄┄
1、產品特征
• 輸入電壓范圍：4.6V-32V
• 3.5A 持續輸出電流能力
• 高達98%工作負載
• 集成高側40V,80mΩ和低側40V, 50mΩ功率場效應管
• 高達97%效率
• 支持恒壓/恒流模式控制
• 內部軟啟動功能可限制設備通電時的瞬時電流
• 固定160KHz開關頻率
• 內部補償以節省外部器件使用
• 脈沖跳頻模式以實現高效率
• 通過頻率抖動來緩解電磁干擾問題
• 峰值電流模式控制
• 支持欠壓、過壓、過流、短路、溫度保護
• 采用ESOP8封裝

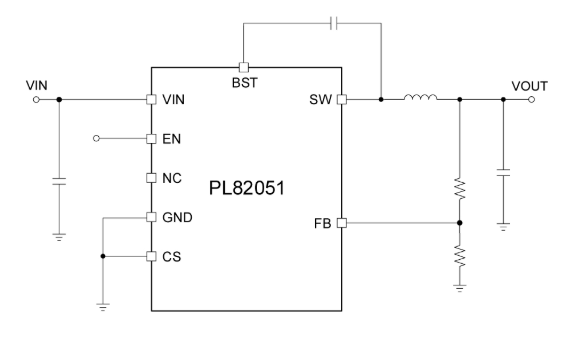

2、應用原理圖
3、產品描述
PL82051是一款單片同步降壓調節器，具有從4.6V到33V的寬輸入電壓范圍。采用內部斜坡補償?shù)碾娏髂Ｊ娇刂?，以減少元件數量。它還具有輕負載脈沖跳過模式，這允許在輕負載時減少?gòu)妮斎腚娫吹较到y(tǒng)的功耗。
PL82051引入頻率擴展譜操作以減少電磁干擾。一個周期性電流限制與頻率折疊相結合，可以在過載條件下保護集成電路。
4、典型應用場景
• 9V, 12V和24V分布式供電系統
• 消費類應用產品（例如電視、機頂盒、路由器、液晶顯示屏以及周邊設備）
• 工業及車載娛樂電源供應器
