耳機專用觸摸IC
產品名稱：PT2050 TWS 藍牙耳機二合一觸摸 IC
型號： PT2050
產片介紹：PT2050 是一款應用于雙入耳檢測或單入耳檢測的 TWS 藍牙耳機二合一觸摸檢測芯片。該芯片內建穩壓電路，提供穩定電壓給觸摸感應電路使用，同時內部集成高效完善的觸摸檢測算法，使得芯片具有穩定的觸摸檢測效果，具有寬工作電壓與低功耗的特性。
產片介紹：PT2050 是一款應用于雙入耳檢測或單入耳檢測的 TWS 藍牙耳機二合一觸摸檢測芯片。該芯片內建穩壓電路，提供穩定電壓給觸摸感應電路使用，同時內部集成高效完善的觸摸檢測算法，使得芯片具有穩定的觸摸檢測效果，具有寬工作電壓與低功耗的特性。
┄┄┄詳細介紹┄┄┄
1. 產品概述
PT2050 是一款應用于雙入耳檢測或單入耳檢測的 TWS 藍牙耳機二合一觸摸檢測芯片。該芯片內建穩壓電路，提供穩定電壓給觸摸感應電路使用，同時內部集成高效完善的觸摸檢測算法，使得芯片具有穩定的觸摸檢測效果，具有寬工作電壓與低功耗的特性。
2. 主要特性
● 工作電壓范圍：2.4~5.5V
● 待機工作電流：典型值 2.5uA@VDD=3V/無負載
● 上電約 0.4 秒穩定時間，此期間禁止所有功能
● 內置穩壓源、上電復位和低壓復位等硬件模塊
● 內置實時環境自適應、高效數字濾波、自校準等軟件算法
● 可接外部電容（1~50pF）調整觸摸靈敏度
● NMOS 低電平有效,同步輸出
● 有效鍵最長輸出時間為 ∞
● HBM ESD 優于 4KV
● 封裝形式：SOT23-6 、DFN2*2-6L
3. 系統框圖

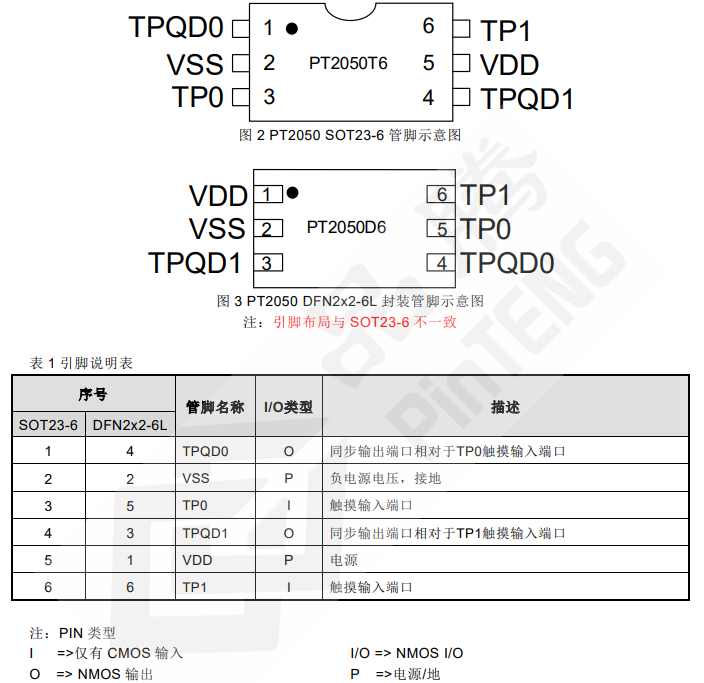

4. 封裝及引腳說明
5. 功能描述
● 靈敏度調整
PCB 板上感應焊盤尺寸大小及走線會影響靈敏度，所以靈敏度必須根據實際應用 PCB 來做調整，因此 PT2050 提供以下幾種外部靈敏度調整方法：
1）改變觸摸盤尺寸大小
若其它條件固定不變，使用一個較大的觸摸盤將會增大靈敏度，反之靈敏度將下降，但
是觸摸盤的尺寸大小也必須是在有效范圍內。
2）改變面板厚度
若其它條件固定不變，使用一個較薄的面板會提高靈敏度，反之靈敏度下降，但是面板
的厚度必須低于其最大值。
3）改變 Cs0~Cs1（見圖 3）容值的大小
若其它條件固定不變，根據各鍵的實際情況調節 Cs 電容值使其達到最佳靈敏度，同時
也使各鍵靈敏度達到一致。當 Cs 電容不接時靈敏度最高，Cs0~Cs1 的容值越大靈敏
度越低，Cs 可調節范圍為：1~50pF。
● 輸出模式固定為低電平有效同步輸出模式。

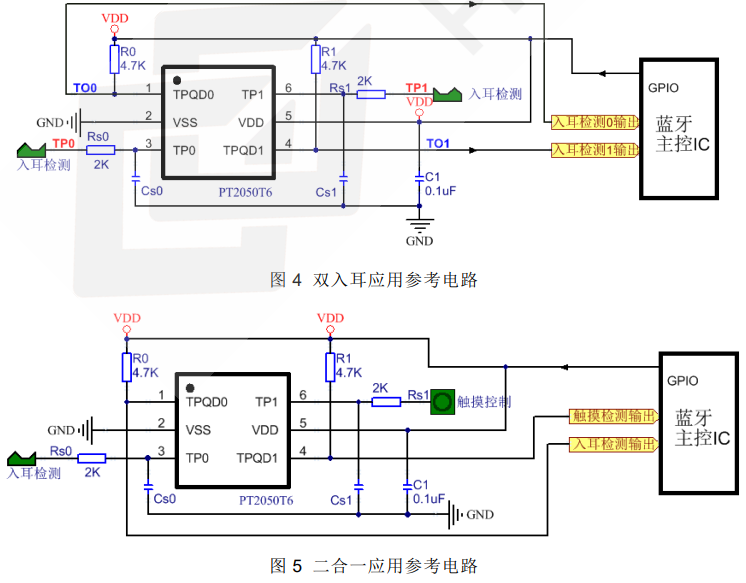

6. 應用電路
7. 電氣特性

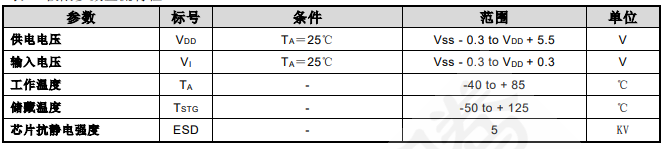

7.1 電氣特性極限參數表
2 極限參數直流特性

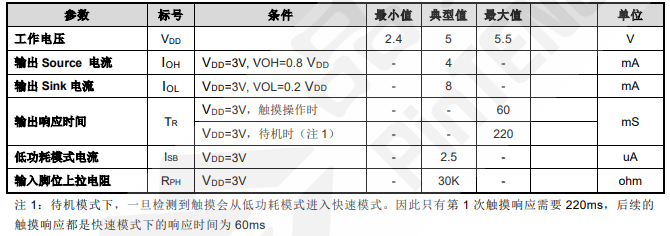

7.2 直流特性表
3 如無特殊說明 VDD = 2.4V~5.5V，Temp = 25ºC
