產品名稱：AT8812（雙通道 H 橋電機驅動芯片）
型號： AT8812
產片介紹：AT8812為打印機和其它電機一體化應用提供一種雙通道集 成電機驅動方案。
產片介紹：AT8812為打印機和其它電機一體化應用提供一種雙通道集 成電機驅動方案。
┄┄┄詳細介紹┄┄┄
描述
AT8812為打印機和其它電機一體化應用提供一種雙通道集 成電機驅動方案。AT8812有兩路H橋驅動，最大輸出32V±2A，可 驅動兩路刷式直流電機，或者一路雙極步進電機，或者螺線管或 者其它感性負載。雙極步進電機可以以整步、2細分、4細分運行， 或者用軟件實現高細分。
AT8812的每一個橋的功率輸出模塊由N型功率MOSFET組成， 叫作H橋驅動器。每個橋包含整流電路和限流電路。簡單的并行數字控制接口，衰減模式可編程。 內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個錯誤輸出管腳。 AT8812提供一種帶有裸露焊盤的ETSSOP28封裝，能有效改善 散熱性能，且是無鉛產品，滿足環保要求。
特點
●雙通道H橋電機驅動器
●驅動兩路直流電機或者一個步進電機
●低RDS(ON)電阻，610mΩ(HS+LS)
●2A驅動輸出
●寬電壓供電，8V-32V
●2 bits 電流控制，提供4個電流臺階
●工業標準并行數字控制接口
● PWM繞組電流調節和限制
●內部3.3V參考電壓輸出
●過溫關斷電路
●短路保護
●欠壓鎖定保護

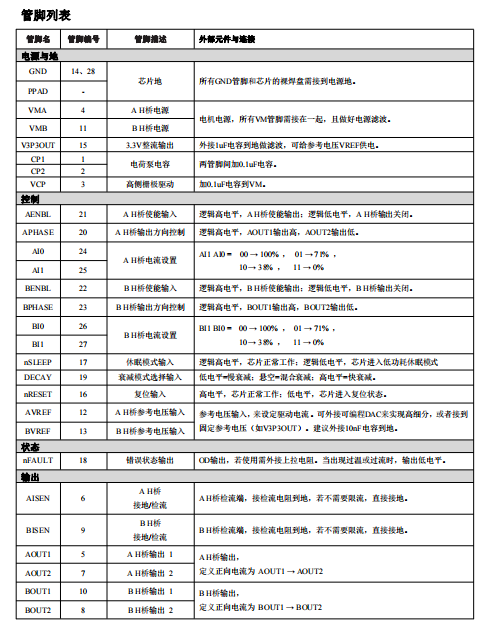

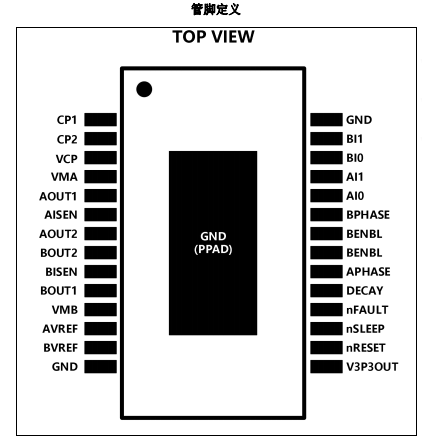

應用
? POS 打印機
? 安防相機
? 辦公自動化設備
? 游戲機
? 機器人
