描述
AT8813為打印機和其它電機一體化應用提供一種雙通道集 成電機驅動方案。AT8813有兩路H橋驅動，最大輸出32V±2.5A， 可驅動兩路刷式直流電機，或者一路雙極步進電機，或者螺線管
或者其它感性負載。雙極步進電機可以以整步、2細分、4細分運行，或者用軟件實現高細分。
AT8813的每一個橋的功率輸出模塊由N型功率MOSFET組成，叫作H橋驅動器。每個橋包含整流電路和限流電路。簡單的并行數字控制接口，衰減模式可編程。
內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個錯誤輸出管腳。

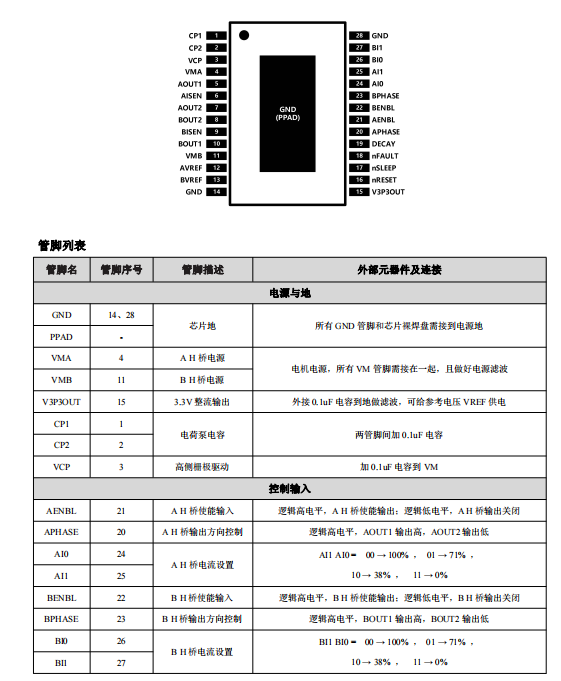

AT8813提供一種帶有裸露焊盤的ETSSOP28封裝，能有效改善散熱性能，且是無鉛產品，符合環保標準
特點
●雙通道H橋電機驅動器
●驅動兩路直流電機或者一個步進電機
●低RDS(ON)電阻，470mΩ(HS+LS)
●2.5A驅動輸出
●寬電壓供電，8V-32V
●2 bits 電流控制，提供4個電流臺階
●工業標準并行數字控制接口
● PWM繞組電流調節和限制
●內部3.3V參考電壓輸出
●過溫關斷電路
●短路保護
●欠壓鎖定保護
應用
? POS 打印機
? 舞臺燈光
? 辦公自動化設備
? 游戲機
? 機器人
