馬達驅動
產品名稱：AT8833（雙通道 H 橋電機驅動芯片）
型號： AT8833
產片介紹：AT8833為玩具、打印機和其它電機一體化應用提供一種雙通 道電機驅動方案
產片介紹：AT8833為玩具、打印機和其它電機一體化應用提供一種雙通 道電機驅動方案
┄┄┄詳細介紹┄┄┄
描述
AT8833為玩具、打印機和其它電機一體化應用提供一種雙通 道電機驅動方案。AT8833有兩路H橋驅動，可以驅動兩路刷式直 流電機，或者一個雙極步進電機，或者螺線管或者其它感性負載。
每一個橋的功率輸出模塊由N通道功率MOSFET組成，叫作H橋驅動器。每個橋包含整流電路和限流電路。
內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個錯誤輸出管腳。

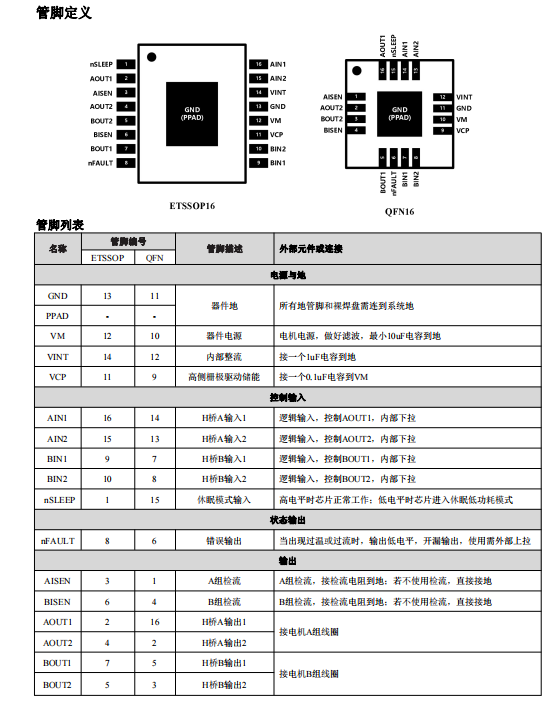

AT8833提供三種封裝，一種是帶有裸露焊盤的ETSSOP16封裝，另兩種是帶裸焊盤的QFN16封裝，尺寸為4*4和3*3，能有效改善散熱性能，均是無鉛產品，符合環保標準。
特點
●雙通道H橋電機驅動器
●驅動兩路直流電機或者一個步進電機
●低RDS(ON)電阻，800mΩ(HS+LS)
●1.2A驅動輸出
●寬電壓供電，2.7V-15V
●PWM控制接口
●過溫關斷電路
●短路保護
●欠壓鎖定保護
應用
? 鋰電池供電玩具
? POS 打印機
? 安防相機
? 辦公自動化設備
? 游戲機
? 機器人
