馬達驅動
產品名稱：ATD5984(內置轉換器和過流保護的微特步進電機驅動芯片)
型號： ATD5984
產片介紹：ATD5984是一款內部集成了譯碼器的微特步進電機 驅動器，能使雙極步進電機以全、半、1 4、 1 8、1 16 和1 32步進模式工作。
產片介紹：ATD5984是一款內部集成了譯碼器的微特步進電機 驅動器，能使雙極步進電機以全、半、1 4、 1 8、1 16 和1 32步進模式工作。
┄┄┄詳細介紹┄┄┄
描述
ATD5984是一款內部集成了譯碼器的微特步進電機驅動器，能使雙極步進電機以全、半、1/4、/1/8、1/16 和1/32步進模式工作。步進模式由邏輯輸入管腳MSx選 擇。其輸出驅動能力達到28V和±1.6A。譯碼器是ATD5984易于使用的關鍵，通過STEP管腳輸入一個脈沖就可以使電機完成一次步進，省去了相序表，高頻控制線及復雜的編程接口，使其更適于沒有復雜的微處理器或微處理器負擔過重的場合。在步進操作期間，ATD5984的內部電路可以自動的控制其PWM操作工作在快、慢及混合衰減模式。在混合衰減模式下，器件初始經過一段時間的快衰減后，將切換至慢衰減模式直至固定關斷時間結束?；旌纤p模式控制不但降低了電機工作時產生的噪聲，還增加了步進
的準確性，同時減小了系統的功耗。同步整流控制電路改善了PWM操作時的功耗。內部
保護電路包括：帶遲滯的過熱保護、欠壓鎖定及過流保護。
ATD5984提供帶有散熱焊盤的QFN24封裝，能有效改善散熱性能，且是無鉛產品，符合環保標準
特點
●低導通電阻RDS(ON) ，800mΩ(HS+LS)
●自動檢測和選擇電流衰減模式
●支持電流慢衰減和混合衰減模式
●同步整流功能降低功耗
●內部欠壓鎖定
●過流保護

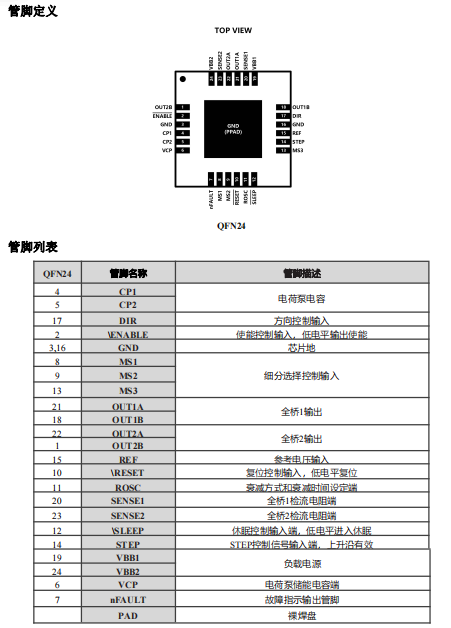

●QFN封裝
●過熱關斷電路
●對地短路保護
●負載短路保護
●低電流睡眠模式，<10uA
