產品名稱：HR3988 四路DMOS全橋電機驅動芯片
型號： HR3988
產片介紹：HR3988是一款四路DMOS全橋驅動芯片，能夠驅動多達2個步進電機或4個直流電機。每個全橋輸出額定值高達38V, 1 2 A。其內部集成了固定關閉時間的PWM電流調節器和2 位非線性數模轉換器，支持步進電機的全步、半步、1 4步控制，或直流電機的正向、反向、滑行模式控制。
產片介紹：HR3988是一款四路DMOS全橋驅動芯片，能夠驅動多達2個步進電機或4個直流電機。每個全橋輸出額定值高達38V, 1 2 A。其內部集成了固定關閉時間的PWM電流調節器和2 位非線性數模轉換器，支持步進電機的全步、半步、1 4步控制，或直流電機的正向、反向、滑行模式控制。
┄┄┄詳細介紹┄┄┄
■ 概述
HR3988是一款四路DMOS全橋驅動芯片，能夠驅動多達2個步進電機或4個直流電機。每個全橋輸出額定值高達38V, 1.2 A。其內部集成了固定關閉時間的PWM電流調節器和2 位非線性數模轉換器，支持步進電機的全步、半步、1/4步控制，或直流電機的正向、反向、滑行模式控制。其PWM電流調節器采用的混合衰減模式可有效降低電機的可聞噪聲，增加步進精度，并減小功耗。
在PWM工作模式下，內置的同步整流控制電路能夠有效減小電路功耗。
該芯片還具有過熱關斷、欠壓鎖定等保護功能，且無需特定的上電時序。

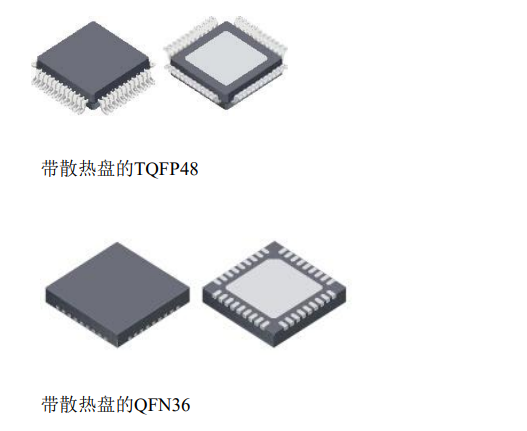

HR3988提供兩種貼片封裝，并都帶有裸露散熱焊盤，能有效改善散熱性能。一種是QFN36（6mm×6mm），另一種是TQFP48 (7 mm × 7 mm)。兩種封裝為無鉛封裝，引框采用100%無錫電鍍。
■ 特點
● 38V 1.2A額定輸出能力；
● 4路全橋；
● 可驅動2個步進電機；
● 大電流輸出；
● 兼容3.3 和5 V邏輯電平；
● 同步整流；
● 欠壓鎖定(UVLO)保護電路；
● 過熱關斷保護電路；
■ 封裝形式

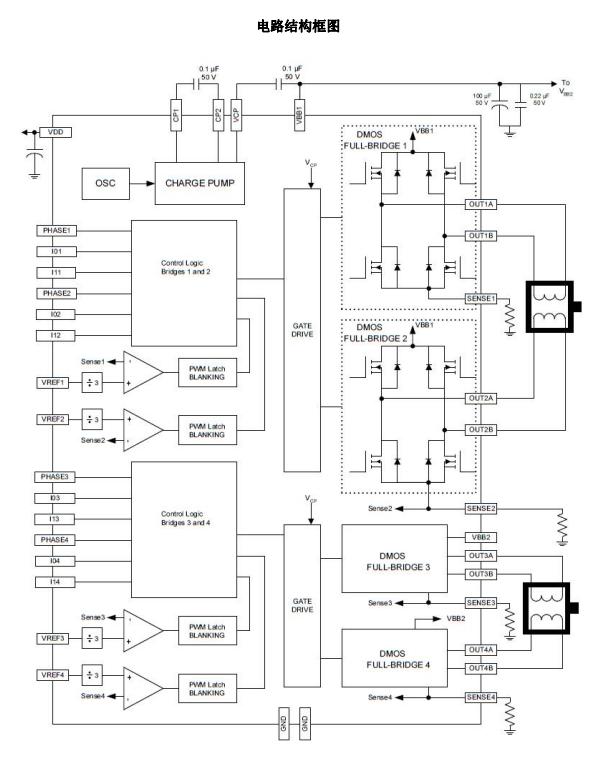

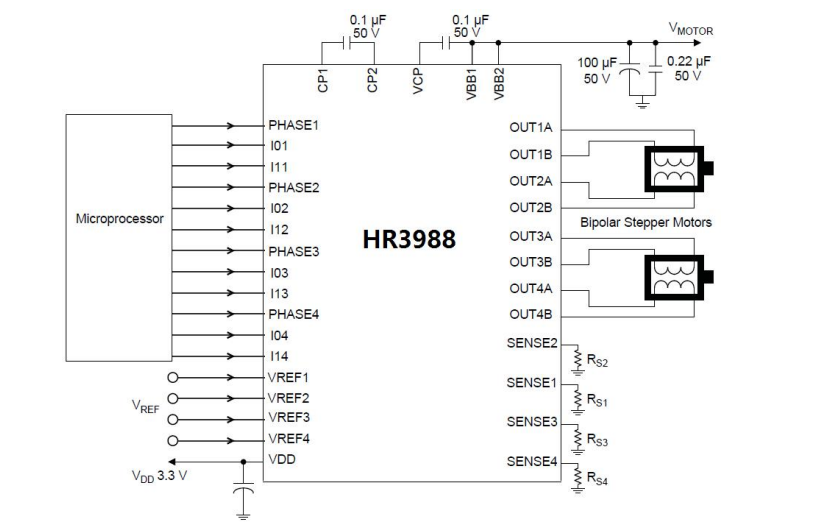

■ 典型應用圖
