有刷直流電機驅動
產品名稱：HR8837 直流電機方案的單通道H橋驅動器芯片
型號： HR8837
產片介紹： HR8837是應用于直流電機方案的單通道H橋驅動器芯片。HR8837的H橋驅動部分采用低導通電阻的PMOS和NMOS功率管。低導通電阻保證芯片低的功率損耗，使得芯片安全工作更長時間。此外HR8837擁有低待機電流、低靜態工作電流。這些性能使HR8837易用于各種低壓直流電機驅動方案。
產片介紹： HR8837是應用于直流電機方案的單通道H橋驅動器芯片。HR8837的H橋驅動部分采用低導通電阻的PMOS和NMOS功率管。低導通電阻保證芯片低的功率損耗，使得芯片安全工作更長時間。此外HR8837擁有低待機電流、低靜態工作電流。這些性能使HR8837易用于各種低壓直流電機驅動方案。
┄┄┄詳細介紹┄┄┄
■ 概述
HR8837是應用于直流電機方案的單通道H橋驅動器芯片。HR8837的H橋驅動部分采用低
導通電阻的PMOS和NMOS功率管。低導通電阻保證芯片低的功率損耗，使得芯片安全工作更
長時間。此外HR8837擁有低待機電流、低靜態工作電流。這些性能使HR8837易用于各種低
壓直流電機驅動方案。
HR8837內部含有過溫關斷保護。當負載電機是低阻抗的，或者輸出端短路， HR8837
的輸出電流急劇上升，同時內部溫度也急劇上升。當芯片溫度超過最大溫度閾值（典型
150℃）， HR8837會關斷所有的輸出，防止?jié)撛诎踩[患。只有當確認了芯片回歸到安
全的工作溫度，內置溫度遲滯電路才重新控制驅動電路。
HR8837提供一種帶有裸露焊盤的DFN-8 (2mm*2mm) 封裝，且是無鉛產品，滿足環保
要求。
■特點
● 單通道H橋驅動器
● 四種驅動功能：正傳、反轉、停轉和剎車功能
● 低RDS(ON)電阻，300mΩ(HS+LS)，連續輸出電流2A
● 低待機電流（0.01uA）
● 低靜態工作電流（0.2mA）
● PWM控制接口
● 寬電壓供電，1.8-6.5V
● 內置過溫關斷保護電路

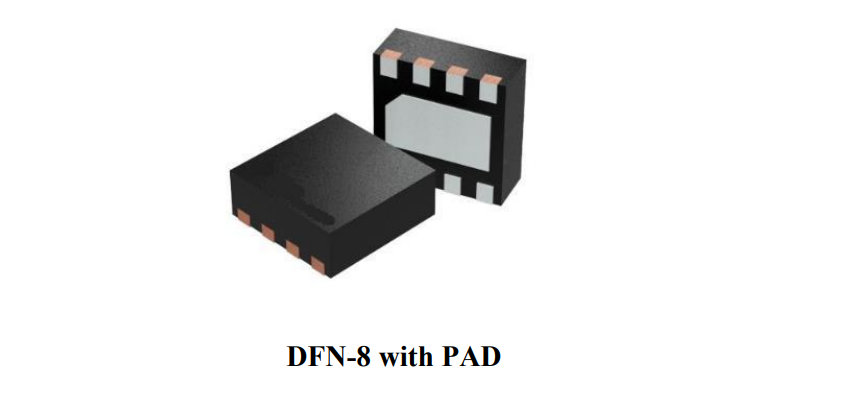

■ 封裝形式
■ 應用
● 鋰電池供電玩具 ● 消費類產品
● 攝像機、相機調焦驅動 ● 辦公自動化設備
● 游戲機 ● 機器人

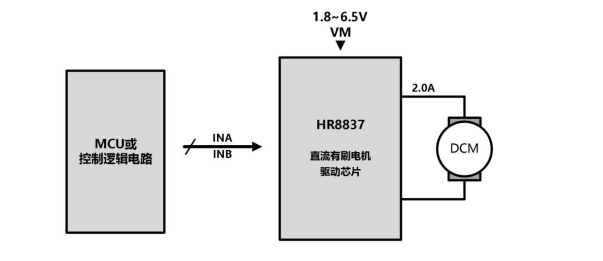

■ 典型應用圖

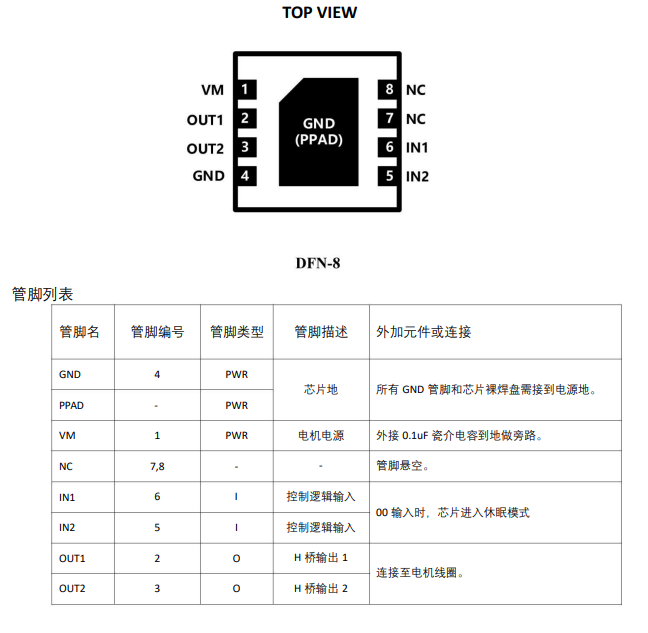

管腳定義
