升降壓芯片
產品名稱：PL9001 1.0A輸出、低噪聲、脈寬調制 （PWM） 降壓-升壓DC-DC轉換
型號： PL9001
產片介紹：PL9001是一款1 0A輸出、低噪聲、脈寬調制 （PWM） 降壓-升壓DC-DC轉換器，可在高于、低于或等于輸出電壓的輸入電壓下工作。該器件具有兩個內部同步整流器，可實現高效率;它不需要外部肖特基二極管。內部固定頻率 2 5MHz作提供了簡單的后濾波，并允許使用小型感應器和電容器。
產片介紹：PL9001是一款1 0A輸出、低噪聲、脈寬調制 （PWM） 降壓-升壓DC-DC轉換器，可在高于、低于或等于輸出電壓的輸入電壓下工作。該器件具有兩個內部同步整流器，可實現高效率;它不需要外部肖特基二極管。內部固定頻率 2 5MHz作提供了簡單的后濾波，并允許使用小型感應器和電容器。
┄┄┄詳細介紹┄┄┄
1、產品特征：
• 在輸入電壓高于、低于或等于輸出的時候?qū)崿F(xiàn)有輸出可控
• 在降壓模式下，3.3V時為1A輸出電流（VIN為3.6V至5.5V）
• 升壓模式下3.3V輸出電流高達800mA （VIN>2.8V）
• 單獨電感器
• 2.5V-5.5V輸入電壓范圍
• 可調輸出電壓范圍為1.8V-5.5V
• 高達95%效率
• 使用低ESR陶瓷電容器時依舊保持穩定
• 無需肖特基二極管
• 關機時輸出斷開
• 小于1uA的關機電流
• 小于65uA 的靜態電流
• 擁有節能模式以提高效率運行
• 固定頻率運行模式
• 停機期間負載自動斷開
• 欠壓鎖定保護

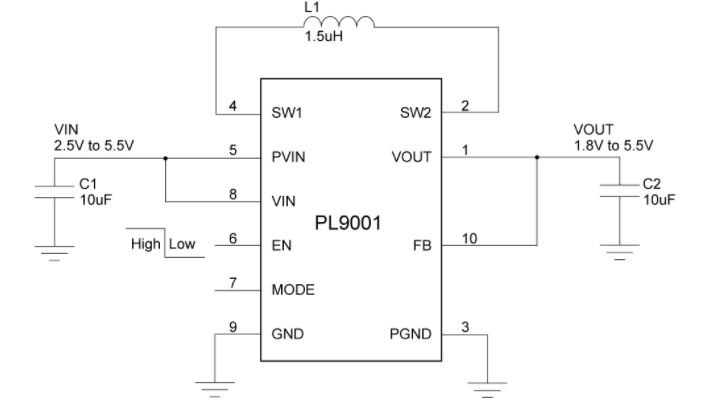

2、應用原理圖
3、產品描述
PL9001是一款1.0A輸出、低噪聲、脈寬調制 （PWM） 降壓-升壓DC-DC轉換器，可在高于、低于或等于輸出電壓的輸入電壓下工作。該器件具有兩個內部同步整流器，可實現高效率;它不需要外部肖特基二極管。內部固定頻率 2.5MHz作提供了簡單的后濾波，并允許使用小型感應器和電容器。在低負載電流下，轉換器進入省電模式，以在較寬的負載范圍內保持高效率。省電模式可能會被禁用，迫使PL9001在PWM模式下運行。
PL9001非常適合單節鋰離子電池應用。它還可用于三節堿性、鎳鎘或鎳氫應用。停機模式將器件置于待機狀態，從而將靜態電源電流降至1μA以下。其他功能包括內部軟啟動、內部補償、短路保護、電流限制和過溫保護。該器件采用3mmx3mm的10引腳DFN封裝。
4、典型應用場景
• 所有三節堿性、鎳鎘或鎳氫或單節鋰電池
• MP3播放器
• 手持式儀器
• 數碼相機
• 智能手機
• 便攜式GPS
• 微型硬盤驅動器電源
