產品名稱：AU6815 集成音頻 DSP 的 2×25W 數字型 Class D 音頻功率放大器
型號： AU6815替代TAS5805
產片介紹：1 說明 AU6815 是一款數字輸入型，雙通道立體聲，高效的音頻 Class D 功率放大器，其最大輸出功率可達 2×25W 或者1×50W。 AU6815 采用創新的調制模式，可以有效降低靜
產片介紹：1 說明 AU6815 是一款數字輸入型，雙通道立體聲，高效的音頻 Class D 功率放大器，其最大輸出功率可達 2×25W 或者1×50W。 AU6815 采用創新的調制模式，可以有效降低靜
┄┄┄詳細介紹┄┄┄
1. 說明
AU6815 是一款數字輸入型，雙通道立體聲，高效的音頻 Class D 功率放大器，其最大輸出功率可達 2×25W 或者1×50W。
AU6815 采用創新的調制模式，可以有效降低靜態功耗，提升續航時間。AU6815 內部集成有 32 位的高精度音頻DSP，可提供包括 2×15 個均衡器，3 段 DRC 以及 AGL 等調音算法。此外，為了進一步增強小音量下的低音表現，
AU6815 還支持動態低音增強算法 DPEQ。AU6815 內部 DSP處理帶寬最大支持 96kHz(192kHz 采樣率)。在音質表現方面，AU6815 的 THD+N 指標可以達到 0.03%以下的水平，此外極低的直流偏置電壓使得 AU6815 在開機關機 pop 音方面具備極其出色的性能。作為一款中大功率音頻功率放大器AU6815 在熱管理方面支持四檔過溫報警和過溫度關斷保護，此外該芯片溫度可以通過寄存器連續輸出，方便系統做整體熱管理。在喇叭保護方面，AU6815 還支持過流/過壓/欠壓/直流保護等。

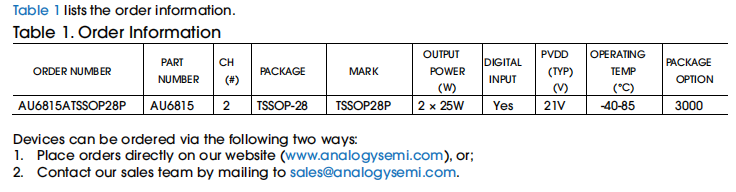

AU6815 支持 TSSOP-28 封裝，無需散熱片，其額定溫度范圍為 –40°C 至 +85°C。有關訂購信息，請參見表 1。
2. 特性
• 輸出配置
- 立體聲 2.0: 2×25W (8Ω, 21V, THD + N = 1%)
- 立體聲 2.0: 2×23W (6Ω, 18V, THD + N = 1%)
• 供電電壓范圍
- PVDD: 4.5V – 21V
- DVDD: 1.8V 或者 3.3V
• 靜態功耗
- 31.5mA at PVDD=12V，BD
- 18.5mA at PVDD=12V，1SPW
• 音頻性能指標
- Noise: ≤38uVrms
- THD+N ≤ 0.03% at 1W, 1kHz
- SNR ≥ 107dB (A-weighted)
- DC offset ≤ ±5mV
• 音頻輸入信號格式
- 3-wire I2S, LJ,RJ, TDM (無需 MCLK)
- Fs 支持 32/44.1/48/88.2/96/176.4/192kHz采樣率
- 支持獨立回聲消除通道 Sdout
• 音頻 DSP 算法
- 2×15 EQs +3-band DRC+AGL+3*post Eqs
- 支持動態低音增強算法
• 控制模式
- 支持 I2C 軟件配置模式
- 支持硬件 IO 控制模式，無需 I2C 寄存器控制
• 保護功能
- 過流/過壓(23V)/過溫/欠壓/直流保護
- 過流保護門限 6.5A
- 實時供電電壓/芯片溫度監測可讀出
- 支持系統級熱管理保護
• 調音及系統集成
- 一站式 GUI 調音軟件 ASATP，驅動級整體解決方案
- 支持上位機一鍵生成配置文件
3. 應用
• 專業音響設備
• 智能音箱
• 條形音響
• 電視
• 筆記本電腦
• 會議系統

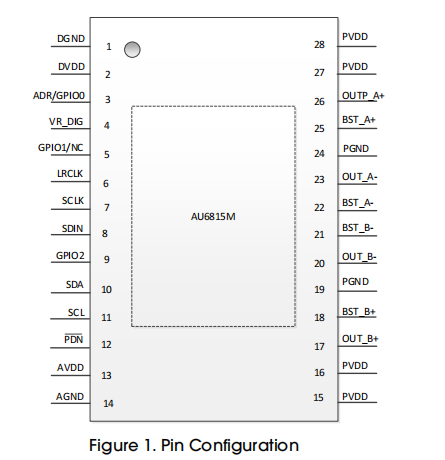

4. 腳位圖
