I2S輸入雙聲道功放
產品名稱：HT5606 2X75W I2S輸入 單聲道D類功放
型號： HT5606
產片介紹：HT5606是一顆I2S輸入的立體聲D類音頻功放支持多種采樣頻率，包含兩種速率模式。HT5606除了驅動BTL立體聲雙喇叭外，還能驅動PBTL單喇叭。HT5606包含了硬件工作模式和I2C控制模式，具有數字限幅器、AGC、多種增益選擇，支持不同應用下較寬的工作電壓范圍
產片介紹：HT5606是一顆I2S輸入的立體聲D類音頻功放支持多種采樣頻率，包含兩種速率模式。HT5606除了驅動BTL立體聲雙喇叭外，還能驅動PBTL單喇叭。HT5606包含了硬件工作模式和I2C控制模式，具有數字限幅器、AGC、多種增益選擇，支持不同應用下較寬的工作電壓范圍
┄┄┄詳細介紹┄┄┄
■ 概述
HT5606是一顆I2S輸入的立體聲D類音頻功放支持多種采樣頻率，包含兩種速率模式。
HT5606除了驅動BTL立體聲雙喇叭外，還能驅動PBTL單喇叭。
HT5606包含了硬件工作模式和I2C控制模式，具有數字限幅器、AGC、多種增益選擇，支持不同應用下較寬的工作電壓范圍。
功放輸出MOS的RDS(ON)約為110mΩ,其在成本和散熱二者間達到了最佳平衡。
該產品提供ETSSOP32封裝(頂部散熱片)，其具有不錯的散熱表現，在現代消費電子復雜的環境溫度下提供出色的性能。
HT5606除了驅動BTL立體聲雙喇叭外，還能驅動PBTL單喇叭。
HT5606包含了硬件工作模式和I2C控制模式，具有數字限幅器、AGC、多種增益選擇，支持不同應用下較寬的工作電壓范圍。
功放輸出MOS的RDS(ON)約為110mΩ,其在成本和散熱二者間達到了最佳平衡。
該產品提供ETSSOP32封裝(頂部散熱片)，其具有不錯的散熱表現，在現代消費電子復雜的環境溫度下提供出色的性能。
■ 特點
• 電源供電
- PVDD: 4.5V-26.4V;
• 音頻性能
- 輸出功率(BTL)
- PVDD: 4.5V-26.4V;
• 音頻性能
- 輸出功率(BTL)
2x75W(PVDD=24V,RL=4?,THD+N=10%)
- 輸出功率(PBTL)
140W(PVDD=24V RL=2?,THD+N=10%)
- 輸出功率(PBTL)
140W(PVDD=24V RL=2?,THD+N=10%)
- THD+N=0.03%(PVDD=24V,RL=4?,Po=1W)
- 噪聲: 75uV (Gain=25.2dB,A加權)
• 音頻I/O:
- I2S輸入
- BTL或PBTL輸出
- 32,44.1,48,88.2,96kHz采樣頻率
• 音頻I/O:
- I2S輸入
- BTL或PBTL輸出
- 32,44.1,48,88.2,96kHz采樣頻率
• 其他功能
- 硬件模式或I2C控制模式
- 數字限幅器和AGC功能
- 限溫控制
- 12C地址可選(110110x[R/])
- D類PWM頻率可調
- 硬件模式或I2C控制模式
- 數字限幅器和AGC功能
- 限溫控制
- 12C地址可選(110110x[R/])
- D類PWM頻率可調
• 保護: 時鐘錯誤、直流、短路保護等;過溫保護，可設置;過流保護
• ETSSOP32封裝(頂部散熱片)
• ETSSOP32封裝(頂部散熱片)
■ 應用
• 藍牙/W-Fi音箱 • 便攜式音箱
• 智能音箱 • LCD TV/監視器
• 聲霸，擴展塢，PC音頻

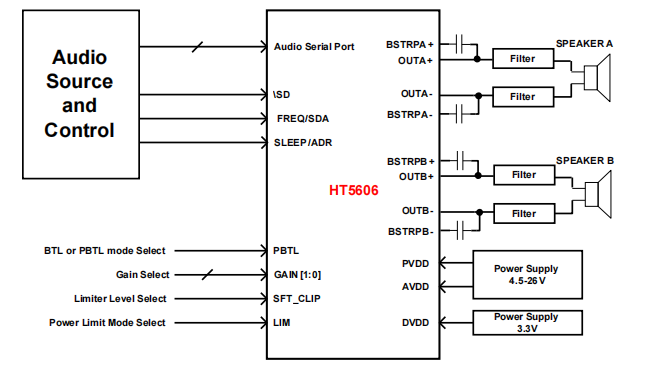

■ 典型應用圖
