產品名稱：NS4871 2.5W 單聲道 AB 類音頻功率放大器
型號： NS4871
產片介紹：NS4871是一款A(yù)B類橋式輸出音頻功率放大器。其應用電路簡單，只需極少數外圍器件。輸出不需要外接耦合電容或上舉電容和緩沖網絡。ESOP-8 封裝，更適合用于便攜系統。
產片介紹：NS4871是一款A(yù)B類橋式輸出音頻功率放大器。其應用電路簡單，只需極少數外圍器件。輸出不需要外接耦合電容或上舉電容和緩沖網絡。ESOP-8 封裝，更適合用于便攜系統。
┄┄┄詳細介紹┄┄┄
1. 說明
NS4871是一款A(yù)B類橋式輸出音頻功率放大器。 其應用電路簡單，只需極少數外圍器件。輸出不需要外接耦合電容或上舉電容和緩沖網絡。ESOP-8 封 裝，更適合用于便攜系統。
NS4871 可以通過控制進入低功耗關斷模式，從 而減少功耗。增益帶寬積高達 2.5MHz 且單位增益穩定。通過配置外圍電阻可以調整放大器的電壓增益， 方便應用。
NS4871 提供 ESOP-8 封裝，額定的工作溫度范 圍為-40℃至 85℃
2. 特性● 電壓范圍：3.0V-5.0V
● 輸出功率：2.5W@RL=4Ω/THD+N=10%
● 關斷模式漏電流：1uA（典型）
● SD 引腳高電平時關斷模式
● 外部增益可調
● 不需驅動輸出耦合電容、自舉電容和緩沖網絡
● 單位增益穩定
● 采用 ESOP-8 封裝
3. 應用范圍
● 手提電腦
● 臺式電腦
● 低壓音響系統

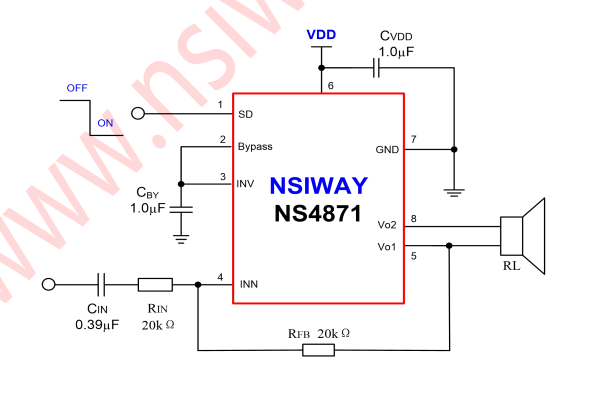

4. 典型應用電路
