產品名稱：NS8002 2.4W 單聲道 AB 類音頻功率放大器
型號： NS8002
產片介紹：1功能說明NS8002 是一款 AB 類橋式輸出音頻功率放大器。其應用電路簡單，只需極少數外圍器件。輸出不需要外接耦合電容或上舉電容和緩沖網絡。SOP8 封裝,更適合用于便攜系統。
產片介紹：1功能說明NS8002 是一款 AB 類橋式輸出音頻功率放大器。其應用電路簡單，只需極少數外圍器件。輸出不需要外接耦合電容或上舉電容和緩沖網絡。SOP8 封裝,更適合用于便攜系統。
┄┄┄詳細介紹┄┄┄
1. 說明
NS8002是一款A(yù)B類橋式輸出音頻功率放大器。 其應用電路簡單，只需極少數外圍器件。輸出不需 要外接耦合電容或上舉電容和緩沖網絡，更適合用 于便攜系統。
NS8002 可以通過控制 SD 引腳進入低功耗關斷 模式，從而減少功耗。增益帶寬積高達 2.5MHz 且單 位增益穩定。通過配置外圍電阻可以調整放大器的電壓增益，方便應用。
NS8002 提供 SOP8 封裝，額定的工作溫度范圍 為-40℃至 85℃。
2. 特性 ? 電壓范圍 3.0V-5.5V
? 輸出功率: 2. 4W@RL=4Ω/THD+N=10%
? SD 引腳高電平時關斷模式
? 采用 SOP8 封裝
3. 應用范圍
? 手提電腦
? 臺式電腦
? 低壓音響系統

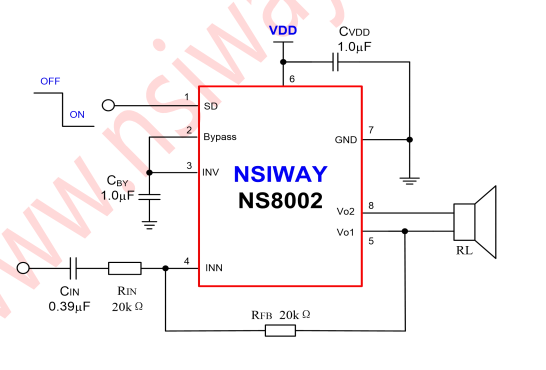

4. 典型應用電路
