單通道防破音功放
產品名稱：HT6881 4.7W防削頂單聲道音頻功率放大器
型號： HT6881
產片介紹： HT6881是一款低EMI的，防削頂失真的，單聲道免濾波D類音頻功率放大器。在6 5V電源，10%THD+N，4Q負載條件下，輸出4 7W功率，在各類音頻終端應用中維持高效率 并提供AB類大器的性能。
產片介紹： HT6881是一款低EMI的，防削頂失真的，單聲道免濾波D類音頻功率放大器。在6 5V電源，10%THD+N，4Q負載條件下，輸出4 7W功率，在各類音頻終端應用中維持高效率 并提供AB類大器的性能。
┄┄┄詳細介紹┄┄┄
■ 概述
HT6881是一款低EMI的，防削頂失真的，單聲 道免濾波D類音頻功率放大器。在6.5V電源，10% THD+N，4Ω負載條件下，輸出4.7W功率，在各類音頻終端應用中維持高效率并提供AB類放大器的性能。
HT6881的最大特點是防削頂失真（ACF）輸出 控制功能，可檢測并抑制由于輸入音樂、語音信號幅 度過大所引起的輸出信號削頂失真（破音），也能自 適應地防止在電池應用中由電源電壓下降所造成的 輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。
HT6881具有獨有的電磁輻射（EMI）抑制技術 和優異的全帶寬低輻射性能，輻射水平在不加任何輔 助設計時仍遠在FCC Part15 Class B 標準之下，不 僅避免了干擾其他敏感電路還降低了系統設計難度。 其還能切換至AB類模式，以徹底消除電磁輻射。
HT6881內部集成免濾波器數字調制技術，能夠 直接驅動揚聲器，并最大程度減小脈沖輸出信號的失 真和噪音。輸出無需濾波網絡，極少的外部元器件節 省了系統空間和成本，是便攜式應用的理想選擇。
此外，HT6881內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
■ 特點
?防削頂失真功能(Anti-Clipping Function,ACF)
?AB類/D類切換
?優異的全帶寬EMI抑制性能
?免濾波器數字調制，直接驅動揚聲器
?輸出功率
?AB類/D類切換
?優異的全帶寬EMI抑制性能
?免濾波器數字調制，直接驅動揚聲器
?輸出功率
1.4W (Vop=3.6V, R=4Q, THD+N=10%,Class D)
2.8W (VoD=5.0V,R=40,THD+N=10%.Class D)
4.7W (VoD=6.5V, R=4Q,THD+N=10%,Class D)
2.5W (Vop=5.0V, R,=4Q, THD+N=10%, Class AB)
·高信噪比SNR: 95dB (Vop = 6.5V,Av = 24dBTHD+N = 1%)
·低靜態電流 (D類)
2.65mA(VoD=3.6V)
3.25mA (Vp=5.0V)
4.00mA (Vop=6.5V)
·低關斷電流:<1pA
·過流保護及自動恢復功能·過熱保護、欠壓異常保護功能
·無鉛無鹵封裝，DFN8L，MSOP8，SOP8 和SOP8-PP
■ 應用
?便攜式音箱 ?智能音響
?iphone/ipod/MP3 docking ?平板電腦
?PMP/MP4/MP5播放器 ?導航儀GPS
?便攜式游戲機 ?手機

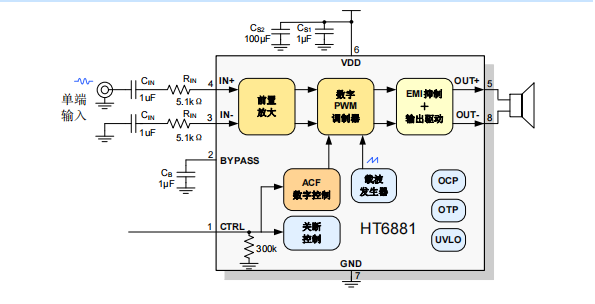

■ 典型應用圖
